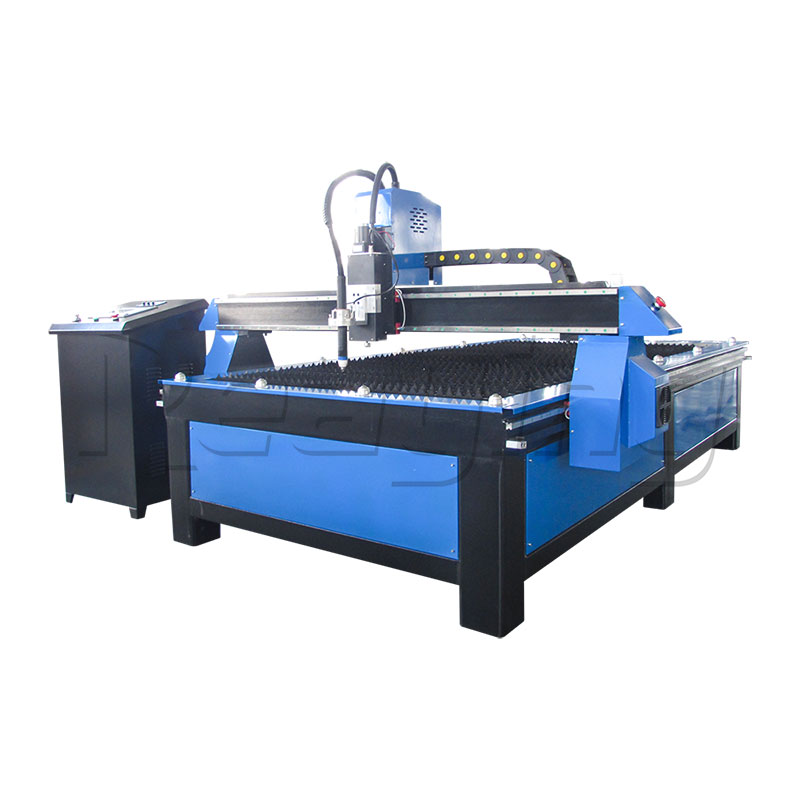

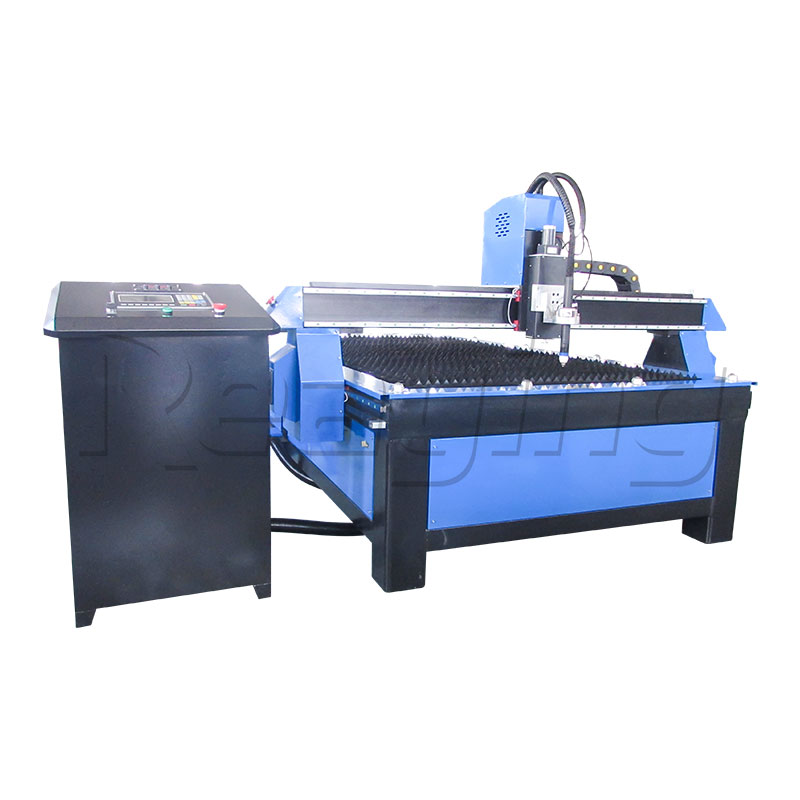

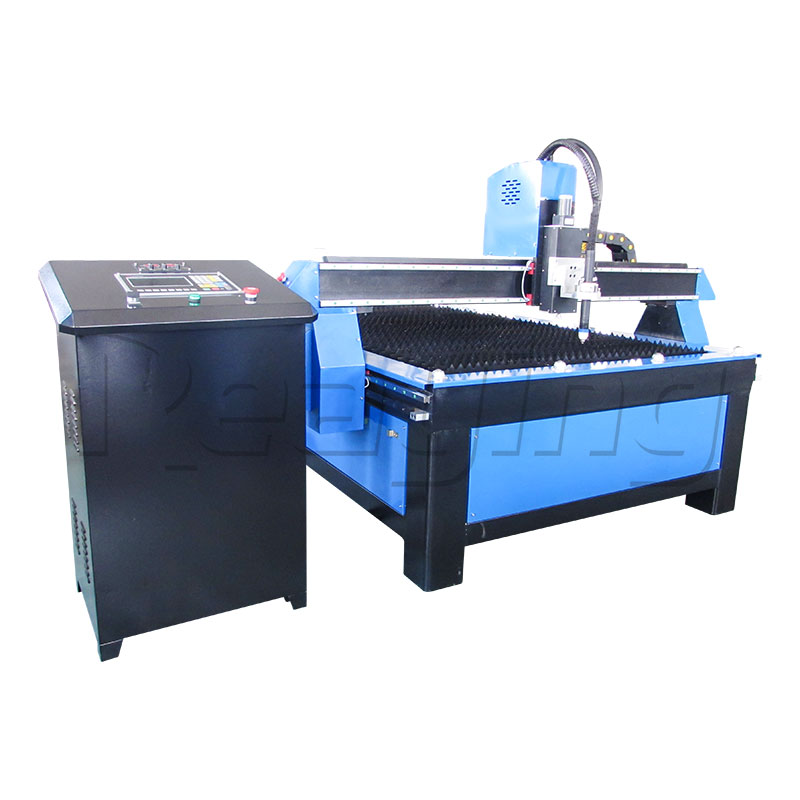

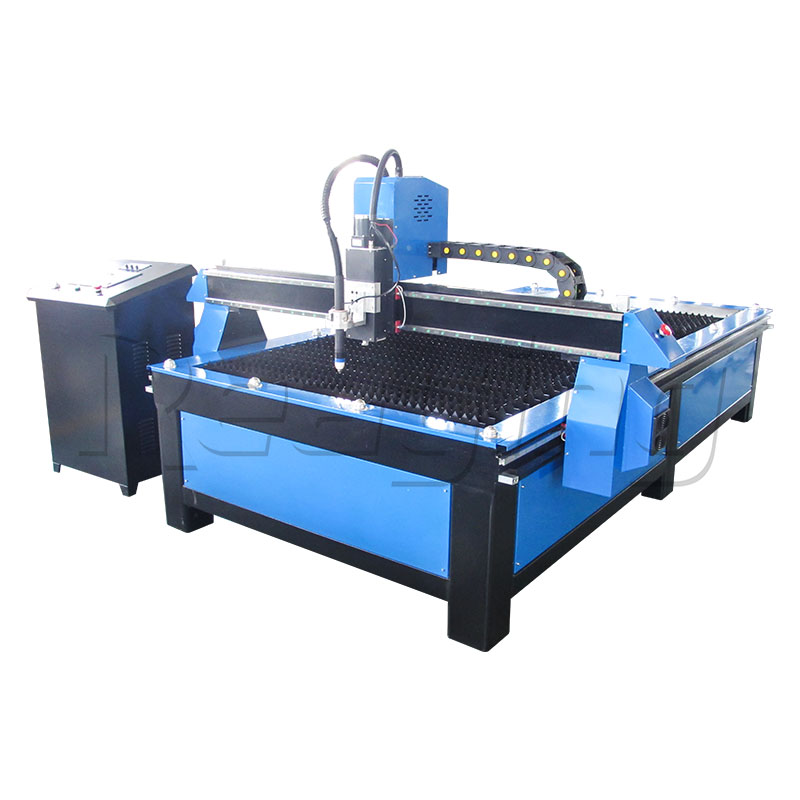

Machine de découpe plasma CNC RY-L1325P
La machine de découpe plasma à air est un nouvel équipement de découpe thermique. Son principe de fonctionnement repose sur l’utilisation d’air comprimé comme gaz vecteur et d’un arc plasma à haute température et haute vitesse comme source de chaleur. Ce procédé permet de faire fondre localement le métal à découper, puis d’évacuer le métal en fusion grâce à un flux d’air à grande vitesse, formant ainsi une fente étroite. Cet équipement permet de découper divers matériaux métalliques et offre de nombreux avantages : vitesse de coupe élevée, fentes étroites et nettes, zone affectée thermiquement réduite, faible déformation de la pièce, simplicité d’utilisation et économies d’énergie significatives.
Modèle:
RY-L1325P
Fonction:
Coupe
Tension d'entrée:
Sur mesure
Source d'alimentation:
HUAYUAN, HYPERTHERM (Marque américaine)
Précision du positionnement:
±0.1mm
Zone de travail:
1300*2500mm
Lit de machine
Le bâti de la machine est usiné avec précision par des machines-outils et subit un traitement de vieillissement, ce qui le rend robuste, fiable et durable.
86 moteurs et entraînements à couple élevé
La structure à portique, utilisant des guidages linéaires doubles et un moteur pas à pas à couple élevé, assure un fonctionnement fluide et une grande précision de la machine. Vitesse de coupe rapide, haute précision et faible coût.
Pour des exigences de précision encore plus élevées, vous pouvez opter pour le servomoteur japonais Yaskawa.
Système de contrôle Beijing Starfire
Notre machine est équipée du système de contrôle Beijing Starfire, largement utilisé dans les secteurs de la métallurgie, de la publicité, de la pierre et autres.
Elle offre une protection contre les interférences plasma, la foudre et les surtensions. Lors du traitement plasma, le contrôle de la vitesse et de la hauteur est automatique ; une télécommande sans fil permet un pilotage à distance.
Elle intègre une fonction de compensation de fente, vérifie la pertinence de la compensation programmée et génère des rapports pour l’utilisateur.
Elle dispose également d’une fonction de reprise après interruption, d’une fonction de redémarrage automatique après coupure de courant et d’une mémorisation automatique des points d’arrêt.
Entièrement compatible avec le logiciel d’imbrication StarCAM, elle est également compatible avec les principaux logiciels d’imbrication tels que IBE (Allemagne) et FASTCAM.
L’interface utilisateur est multilingue et propose un affichage graphique dynamique, un zoom graphique de 1 à 8x, le suivi automatique des points de déplacement, la lecture du programme sur clé USB et des mises à jour logicielles régulières.

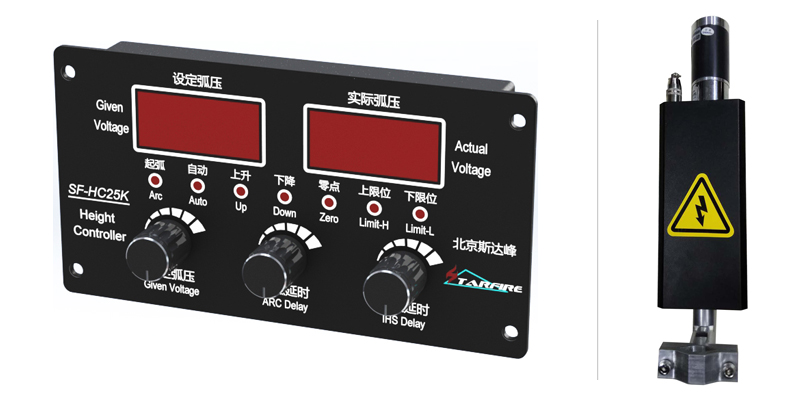

Contrôleur d'altitude Beijing Starfire SF-HC25K
L’affichage de la tension d’arc réglée et réelle est simple et intuitif.
La fonction anti-collision de la torche empêche la buse de coupe de se déplacer brusquement lorsque celle-ci entre en contact avec la plaque d’acier. Le contrôleur soulève ainsi la torche d’une certaine distance, protégeant efficacement la buse.
Alimentation
Nous avons choisi les alimentations HUAYUAN et HYPERTHERM, qui offrent des performances fiables, une excellente qualité de coupe et une vitesse de coupe rapide, améliorant considérablement l’efficacité de la production et réduisant fortement les coûts d’exploitation.
Paramètres techniques
Modèle | RY-L1325P |
|---|---|
Zone de travail | 1300 x 2500 mm, 1500 x 3000 mm en option |
Courant de plasma | 63A/100A/120A/160A/200A/300A |
Course de l'axe Z | 100 mm, 130 mm, 150 mm en option |
Précision du positionnement | ±0.1mm |
Garantie | 3 ANS |
| Marque source | Pouvoir | acier au carbone | Acier inoxydable |
| HUAYUAN | 63A | 10mm | 5mm |
| 100A | 12mm | 6mm | |
| 120A | 19mm | 10mm | |
| 160A | 25mm | 15mm | |
| 200A | 45mm | ||
| 300A | 50mm | ||
| 400A | 60mm | ||
| US Hypertherm | 45A | 6mm | 3mm |
| 65A | 10mm | 5mm | |
| 85A | 12mm | 6mm | |
| 100A | 19mm | 10mm | |
| 200A | 32mm | 16mm |
Applications
Principalement utilisé pour la découpe manuelle et mécanique de l’acier au carbone, de l’acier allié, des métaux non ferreux et autres matériaux métalliques.
Largement utilisé dans l’industrie chimique des chaudières, la fabrication de récipients sous pression, l’installation de centrales électriques industrielles, la construction métallurgique et chimique, l’industrie aérospatiale, la fabrication et l’entretien automobile, la décoration de bâtiments et autres industries impliquant la découpe des métaux.
