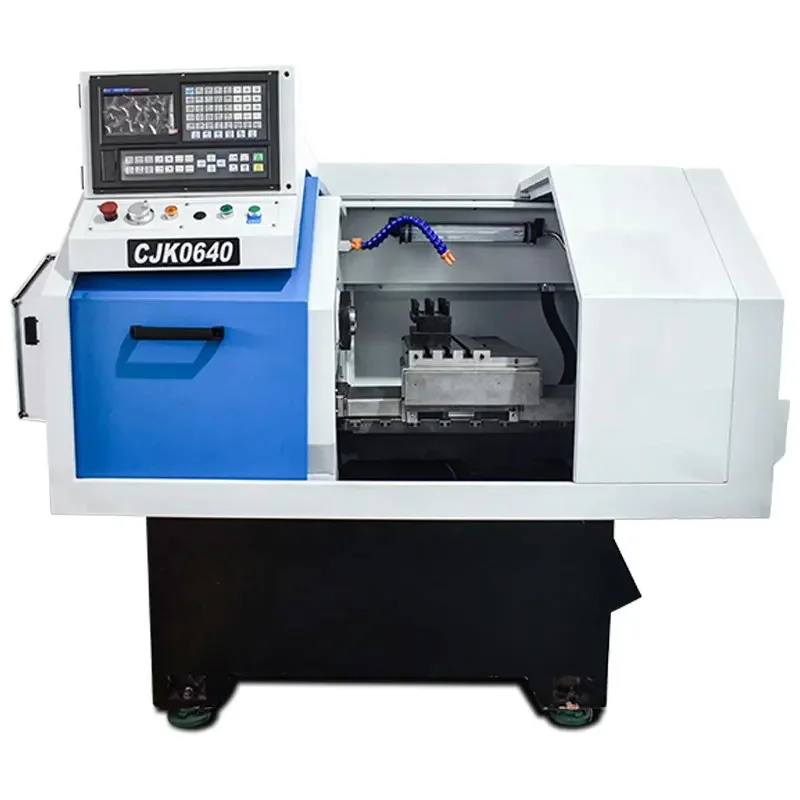

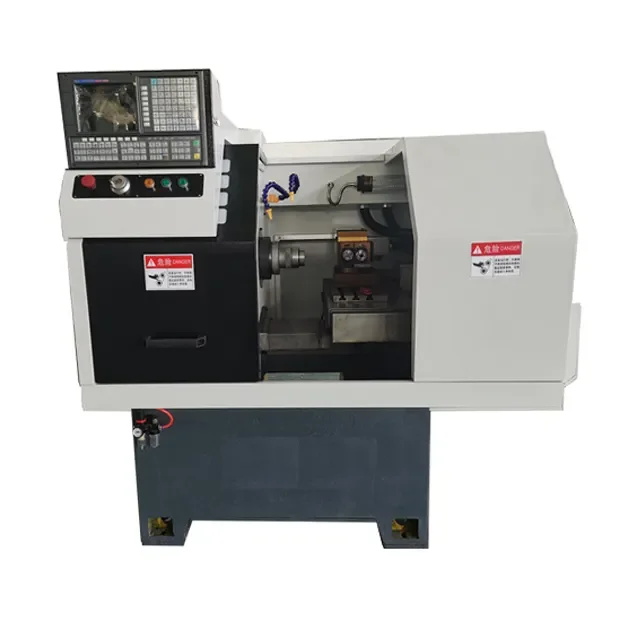

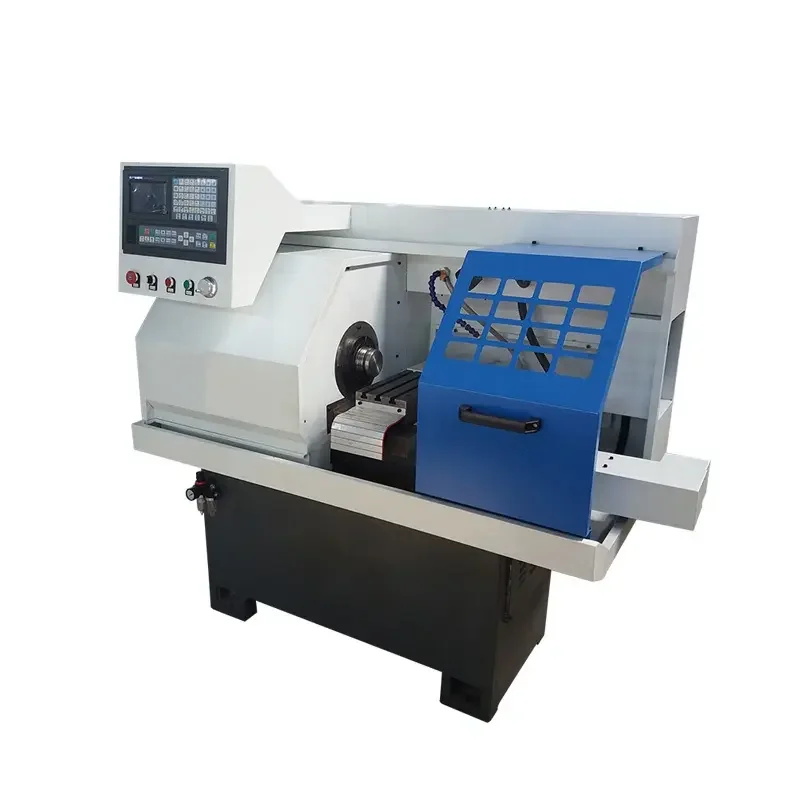

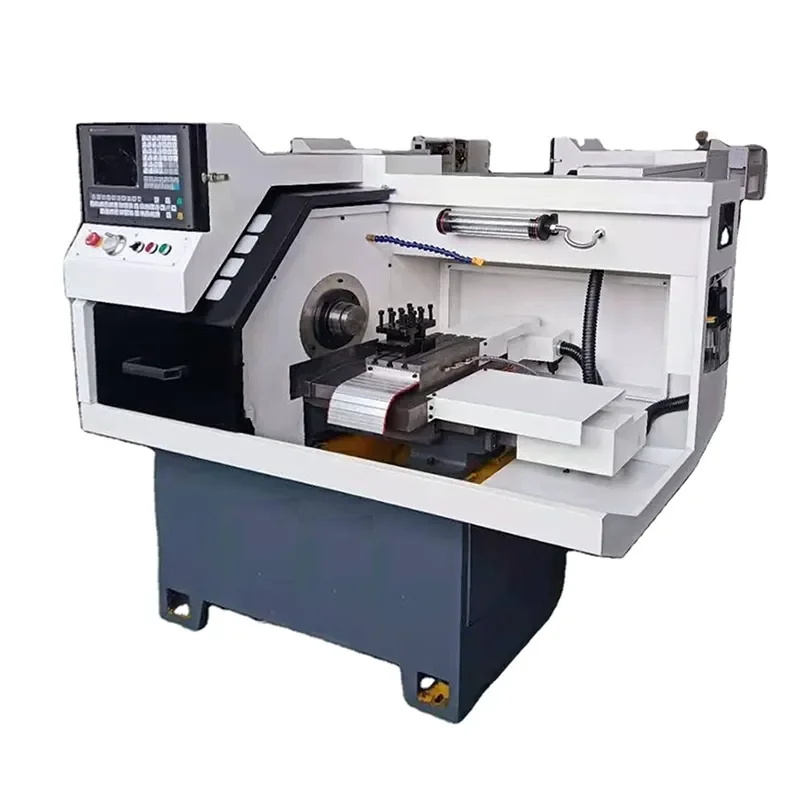

Tour CNC de haute précision avec centre de tournage automatique
Le bâti est en fonte haute rigidité, avec une structure monobloc, offrant une rigidité et une stabilité supérieures de 30 % à celles d’un bâti monobloc. Moulé en sable résine, il a subi un traitement de vieillissement. Des vis à billes haute précision et haute résistance assurent l’avance selon les axes X et Z. L’outillage à haut rendement est fourni de série, garantissant une grande rapidité de changement d’outil. Des porte-outils électriques verticaux CNC à quatre stations sont disponibles en option, offrant une rotation stable et précise, ainsi qu’une grande simplicité d’utilisation grâce à l’absence d’opération de levage.
Modèle:
RY-CK0640
Fonction:
Tournant
Tension d'entrée:
Sur mesure
Puissance de la broche:
4KW
Dimensions globales:
1850*1300*1600mm
Poids net:
1000KG

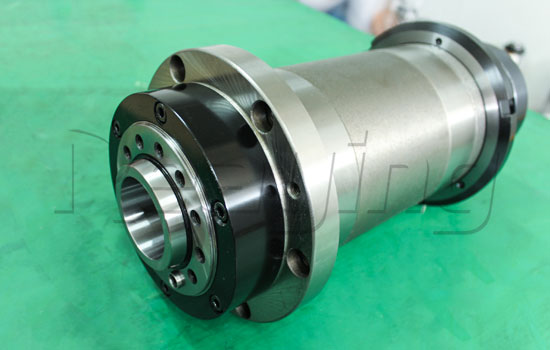

Broche
Unité de broche haute vitesse et rigidité assurant une vitesse et une précision de traitement élevées

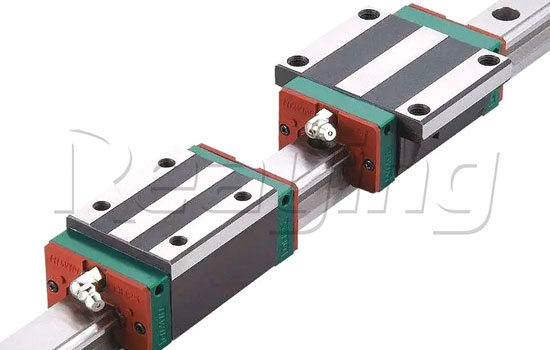

Vis de guidage/à billes
Système de guidage linéaire et vis à billes de marque haut de gamme, offrant une vitesse et une précision d’usinage élevées.
Standard : rail de guidage rigide, vis à billes de fabrication locale ;
Option : rail de guidage et vis à billes de fabrication taïwanaise.

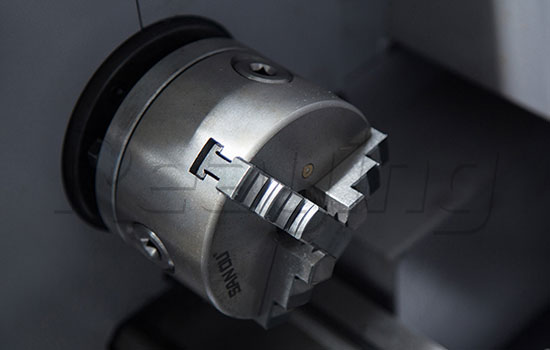

Système de serrage
Standard : Pince pneumatique offrant une vitesse de travail élevée et une force de serrage importante.
Option : Pince hydraulique. Mandrin manuel/hydraulique 3 pouces (diamètre 160 mm).

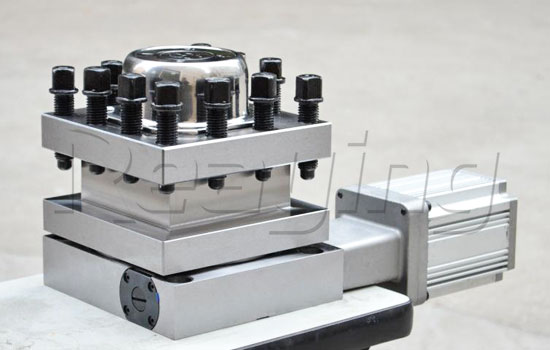

Poste d'outil
Standard : porte-outils multiple
Optionnel : tourelle électrique 4 outils, outillage mobile

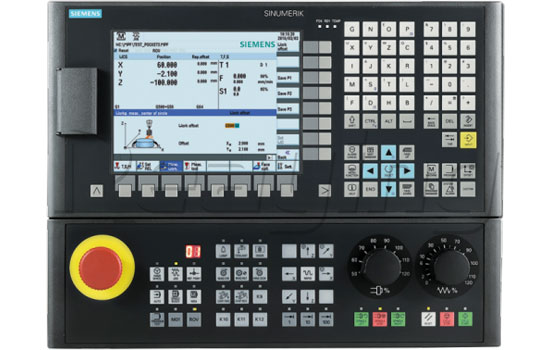

Système de commande CNC
Norme : GSK
Optionnel : FANUC, SIEMENS SYNTEC, KND, LAVAGE
Paramètres techniques
| Articles | Modèle | Unité | CK0640 |
| Capacité | Max. Balancelle au-dessus du lit | mm | Φ320 |
| Balançoire maximale au-dessus du toboggan transversal | mm | Ф100 | |
| Longueur de travail maximale | mm | 350 | |
| Longueur maximale de la pièce à usiner | mm | 400 | |
| Largeur de la voie de guidage | mm | 260 | |
| Broche | Alésage de broche | mm | Ф48 |
| Diamètre du trou traversant du tube de tirage de la broche | mm | 41.5 | |
| Vitesse de broche | tr/min | 100-3000 | |
| Filetage du tube de tirage de la broche | / | M48*1.5 | |
| Conicité de l'alésage intérieur de la broche | / | 21° | |
| Type de tête de broche | / | A2-5 | |
| Déplacement sur l'axe X | mm | 600 | |
| Déplacement de l'axe Z | mm | 220 | |
| Le mode de serrage de la pièce | mm | pince pneumatique En option : mandrin manuel/mandrin pneumatique/mandrin hydraulique |
|
| diamètre du mandrin | mm | 160 | |
| servomoteur des axes X/Z | Nm | 4/6 | |
| moteur de pompe | w | 90 | |
| Moteur d'entraînement principal | kw | 4 | |
| changeur de fréquence | kw | 3.7 | |
| Précision de positionnement répétitif | mm | 0.005/0.005 | |
| Type d'outils | / | Rangée de couteaux (outil optionnel à quatre positions) | |
| système de lubrification des machines-outils | - | Pompe à huile de lubrification d'engrenages entièrement automatique | |
| Dimension de l'outil | mm | 20*20 | |
| Autres | Poids de la machine | kg | 1000 |
| Dimensions (longueur × largeur × hauteur) | mm | 1850*1300*1600 |
