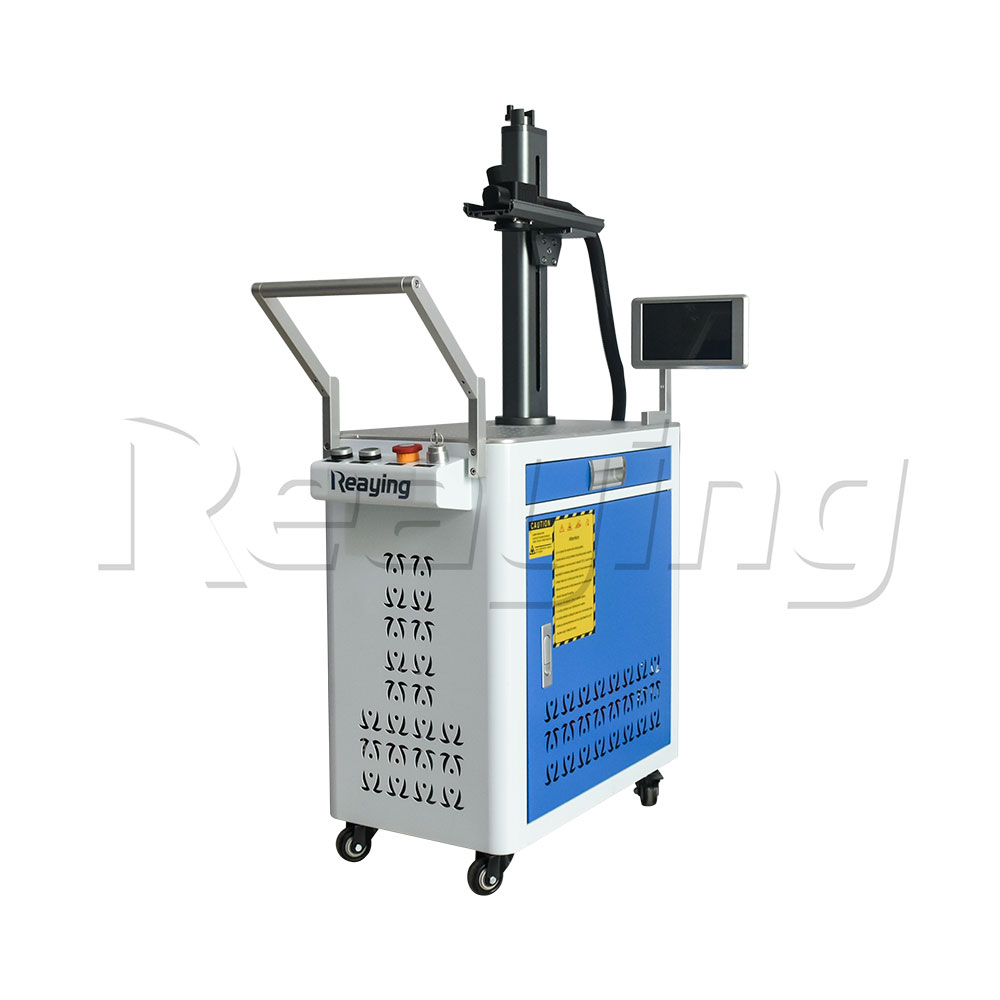

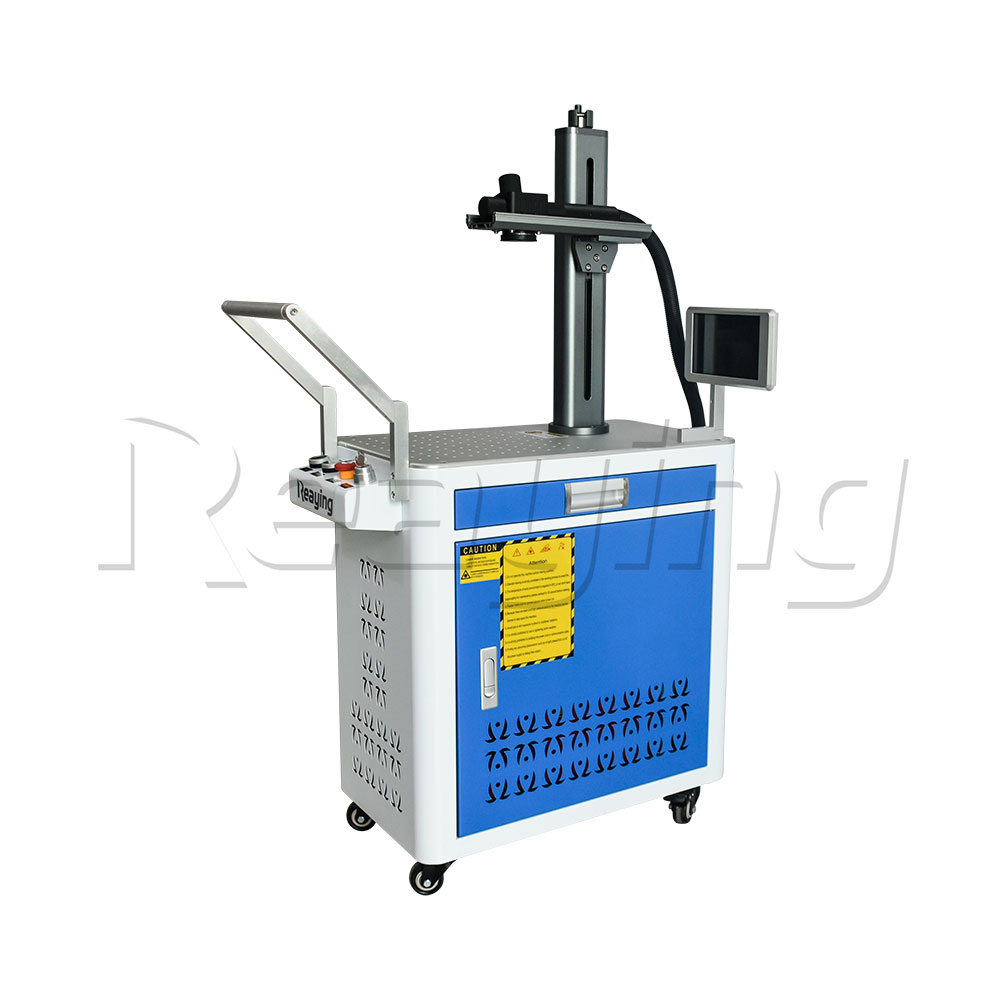

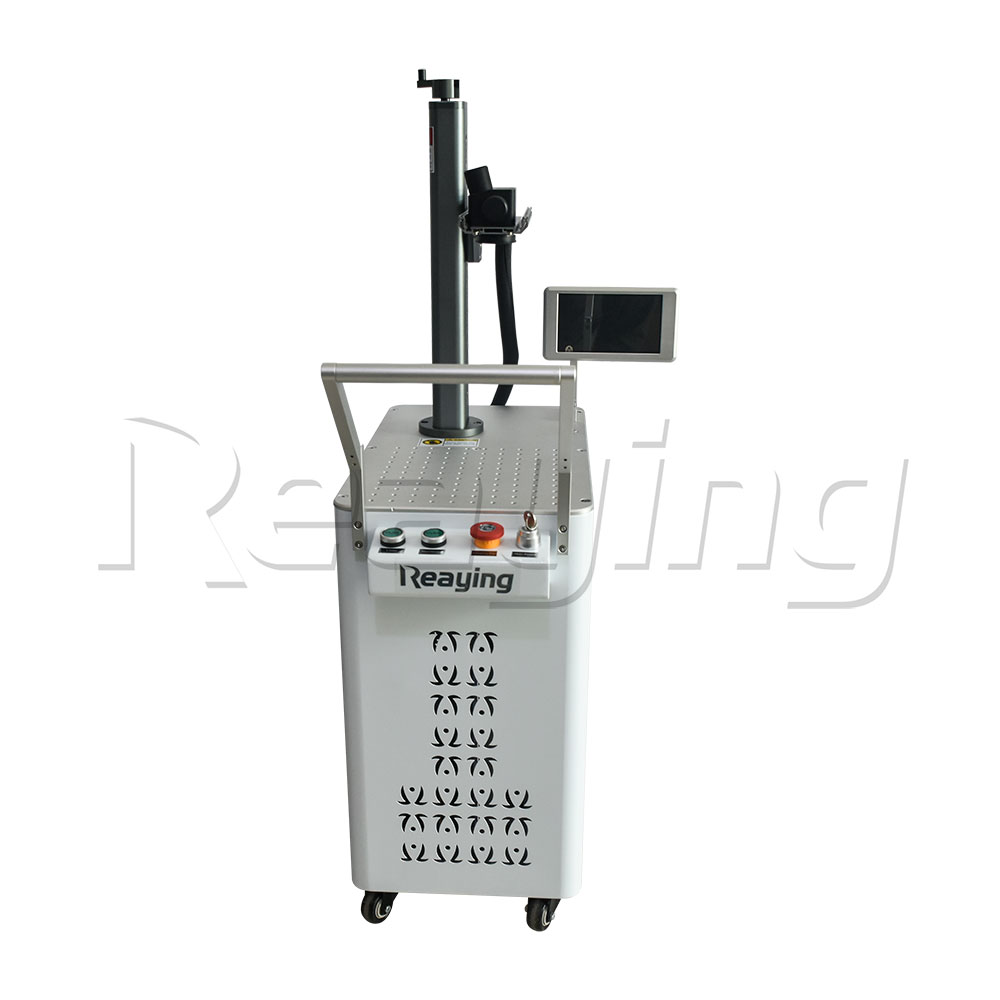

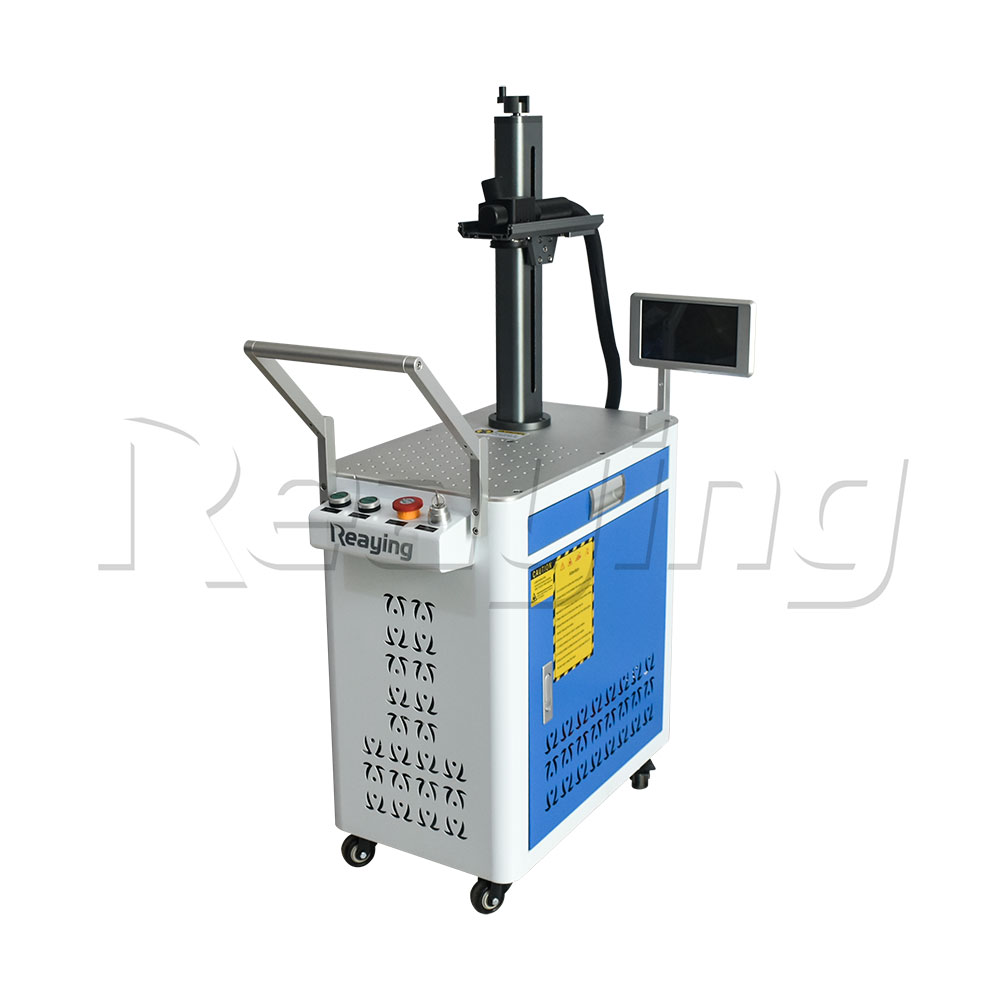

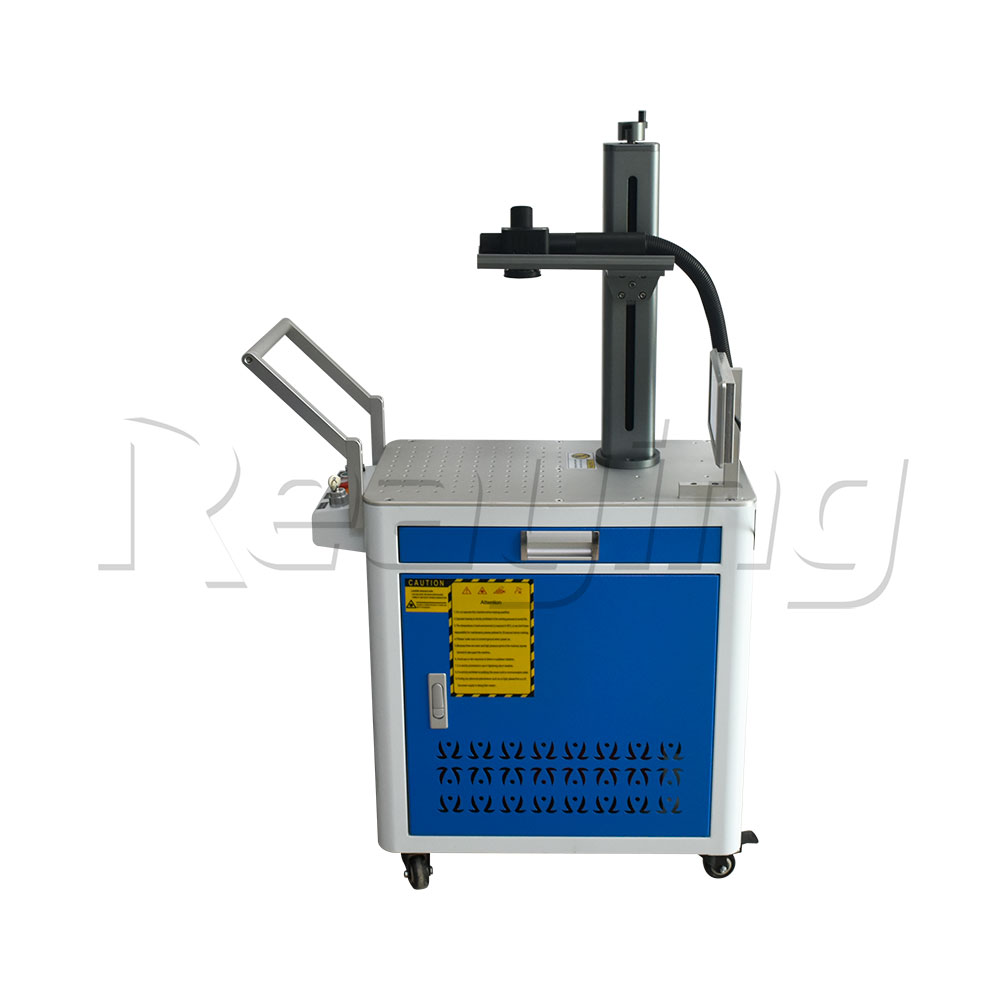

Machine tout-en-un de nettoyage et de marquage au laser à fibre
La technologie de nettoyage laser utilise des faisceaux laser de haute densité de puissance pour irradier la surface d’une pièce. La saleté, la rouille ou les revêtements présents en surface sont ainsi instantanément vaporisés ou éliminés, pour un nettoyage optimal. Cet équipement de nettoyage représente une nouvelle génération de produits de traitement de surface de haute technologie. Facile à installer et à utiliser, il permet une automatisation aisée. Son fonctionnement est simple : il nettoie sans réactifs chimiques, sans abrasifs, sans poussière et sans eau. Il élimine la résine, la peinture, l’huile, la saleté, la rouille, les revêtements, les placages et les couches d’oxyde présents à la surface des objets. Ses applications sont nombreuses et variées : construction navale, réparation automobile, moules en caoutchouc, machines-outils de haute précision, aménagements ferroviaires et protection de l’environnement.
◎ Nettoyage sans contact, préservant le support des pièces.
◎ Nettoyage précis, permettant un nettoyage sélectif précis, tant au niveau de l’emplacement que de la taille.
◎ Sans produit chimique ni consommables : sécurité et respect de l’environnement.
◎ Facile d’utilisation : il suffit de l’allumer. Il peut être utilisé manuellement ou avec un manipulateur pour un nettoyage automatique.
◎ Haute efficacité de nettoyage, gain de temps.
◎ Le système de nettoyage laser est stable et ne nécessite que très peu d’entretien.
Le nettoyage laser se divise principalement en deux catégories : le nettoyage laser continu et le nettoyage laser pulsé.
1. Nettoyage laser continu : principalement destiné au nettoyage des oxydes (rouille, etc.) et des taches d’huile sur la surface des objets métalliques. Avantages : forte puissance et haute efficacité, prix inférieur à celui des machines de nettoyage laser pulsé. Inconvénients : la surface de l’objet peut être légèrement endommagée.
2. Nettoyage laser pulsé : principalement destiné au nettoyage des métaux et de certaines surfaces non métalliques, en éliminant les contaminations et les oxydes. Avantages : bon résultat, dommages minimes à la surface de l’objet. Grande praticité et garantie de la précision des instruments de précision. Inconvénients : faible puissance, faible rendement, prix élevé.
Modèle:
RY-CL50
Fonction:
Nettoyage des métaux
Tension d'entrée:
Sur mesure
Puissance du laser:
1000W / 1500W / 2000W
Source laser:
Raycus authentiques
Zone de travail:
Sans

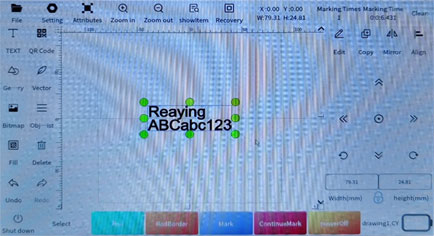

interface de marquage laser

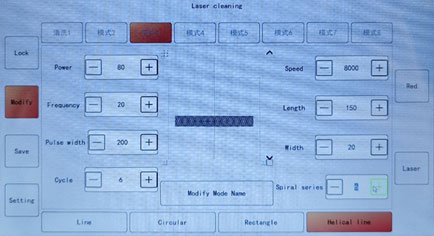

interface de nettoyage laser
Système de contrôle DEUX en UN
(1) Nouveau système de contrôle laser intelligent deux-en-un pour le marquage et le nettoyage
Ce système permet le marquage et le nettoyage laser. Son interface logicielle est claire, simple et intuitive. Un système de base de données intégré permet d’enregistrer et de modifier 8 groupes de données de processus. Les paramètres laser, tels que la puissance et la fréquence de répétition, sont librement réglables. Grâce à la fonction de réglage en ligne de la largeur d’impulsion (si le laser le prend en charge), les paramètres de processus peuvent être optimisés en fonction des spécificités du site.
(2) Matériel ultra-performant Majestic Gigabit.
Processeur quadricœur Amlogic S905X3 Cortex-A55 (2,0xx GHz), 4 Go de mémoire LPDDR4 et 16 Go de mémoire GeMMC intégrée, 4 ports USB 3.0, 1 port réseau Gigabit, port ARM dédié au traitement des données graphiques, calculs FPGA, interpolation de l’algorithme de correction et contrôle séquentiel du galvanomètre et du laser. (3) L’intégration du contrôle laser au système logiciel Linux peut être réalisée via le port réseau ou le port série (USB vers 232) pour le développement secondaire. La transmission d’instructions de paramétrage simples est simplifiée au sein du système de contrôle laser intégré.
(4) Fonction de contrôle E/S : activation à distance du marquage, protocole de balayage galvanométrique XY2-100 ; contrôle des lasers à fibre (IPG et JPT), ainsi que des lasers CO2 et UV.
(5) Système hautement intégré, accès distant via port réseau.
Fournit un outil de connexion à distance et une interface graphique pour le marquage et d’autres fonctions de contrôle.
(6) Application pour smartphone : pratique et rapide.
Fournit un protocole de développement secondaire complet (modification des paramètres graphiques, galvanométriques, laser, etc.).

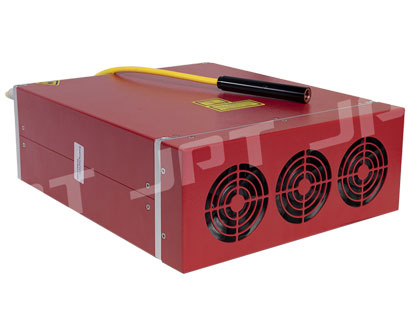

Source laser
Le laser à fibre pulsé utilise une structure MOPA (Module d’Amplification par Opérateur Principal) de marque JPT pour l’amplification de puissance de l’oscillateur principal. Dans cette structure, l’oscillation principale est générée par un laser semi-conducteur comme source d’amorçage, et l’amplification de puissance est réalisée par un amplificateur à fibre à onde progressive. Le faisceau d’impulsions du laser à fibre pulsé MOPA est obtenu par modulation directe d’un laser semi-conducteur monomode. La largeur d’impulsion est ajustable, la forme d’onde est modifiable, le laser fonctionne en mode continu, et la bande passante est large. La puissance de crête est élevée, et la synchronisation des impulsions est contrôlée avec précision grâce à un post-pompage. De nombreux autres paramètres sont également contrôlables, ce qui élargit considérablement le champ d’application des lasers pulsés. Ce laser constitue une source lumineuse idéale pour le nettoyage laser industriel et d’autres applications.

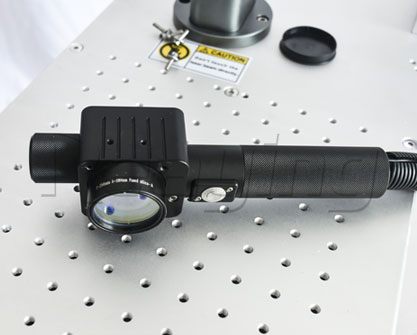

Tête laser
Lentille du galvanomètre à seuil de dommage élevé, miroir de champ à transmittance élevée et grande profondeur de champ, assurant un fonctionnement continu pour le nettoyage laser haute puissance ; galvanomètre laser haute performance, vitesse de balayage rapide et haute précision, associé à un logiciel de contrôle professionnel, répondant à divers besoins d’application de nettoyage et de marquage laser ; contrôle optimisé du galvanomètre par signal sinusoïdal, réduisant efficacement l’échauffement et prolongeant sa durée de vie ; différents modes de nettoyage sont proposés : rectiligne, rectangulaire, circulaire, en spirale positive, double hélice et annulaire, etc., pour s’adapter à diverses applications.

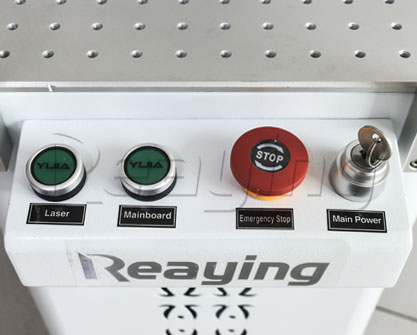

Panneau de contrôle
Fonctions claires, utilisation facile, équipé d’un bouton d’arrêt d’urgence.

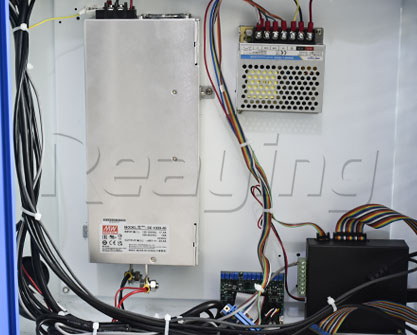

Alimentation électrique
Alimentation à découpage régulée MEAN WELL de Taïwan, avec protection contre les courts-circuits / les surcharges / les surtensions / la surchauffe, utilisant un procédé sans plomb, conforme aux exigences environnementales RoHS.
Paramètres techniques
Type laser | Raycus/JPT 100W/200W/300W/500W |
|---|---|
Formation d'impulsions | Q-Switched |
Puissance moyenne (W), max. | 100 |
Puissance moyenne (W), plage de sortie (si réglable) | 0-100 |
Plage de fréquence d'impulsion (kHz) | 20-200 |
Largeur de numérisation (mm) | 10-175 |
Distance focale attendue (mm) | 100/160/210 |
Longueur de la fibre (m) | 5 |
Type de refroidissement | Refroidissement par air/refroidissement par eau |
Puissance d'entrée | 110V/220V, 50/60Hz |
Consommation électrique (W) | 800 |
Dimensions (mm) | 835 X 497 X 925 |
Poids (kg) | 140 |
Énergie de l'impulsion (mJ) | 1.5 |
Largeur d'impulsion (ns) | 50-130 |
Plage de fréquences de répétition ( kHz) | 20-200 |
Réglage de la puissance de sortie | 10%-100% |
Longueur d'onde (nm) | 1064 |
Température de fonctionnement (℃) | 0-40 |
