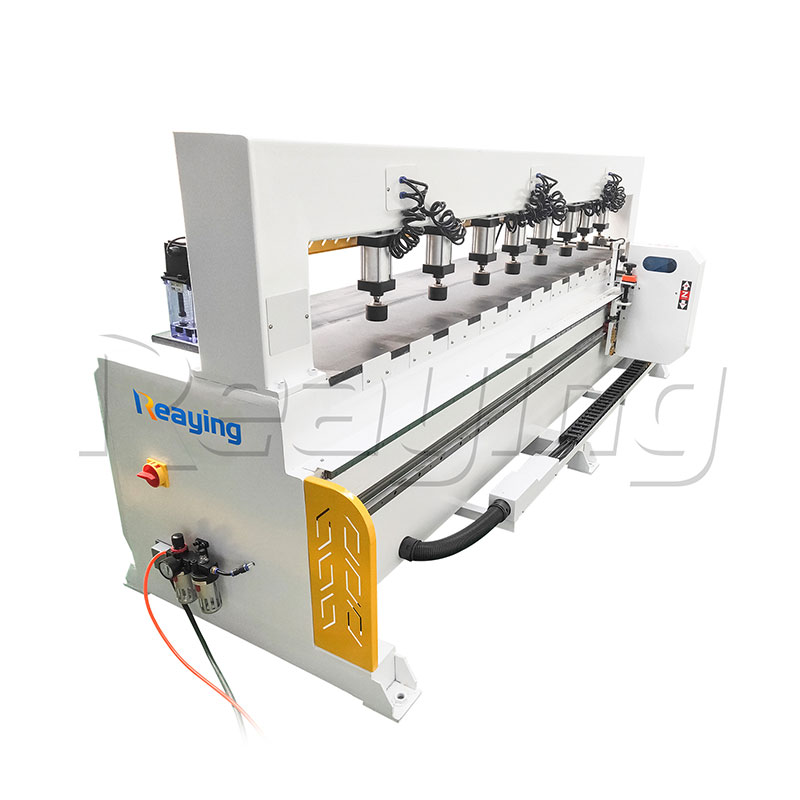

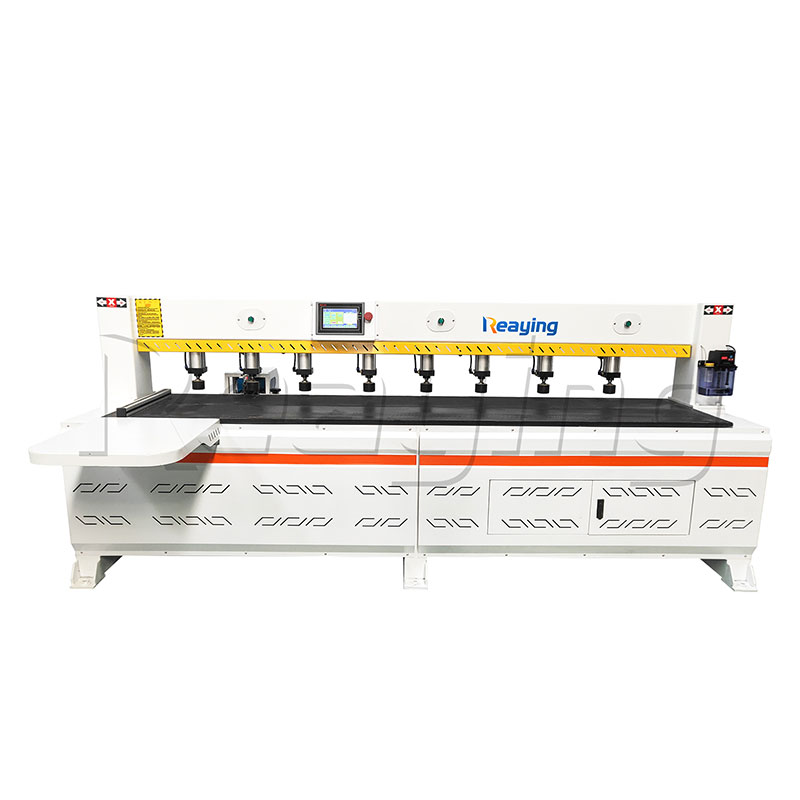

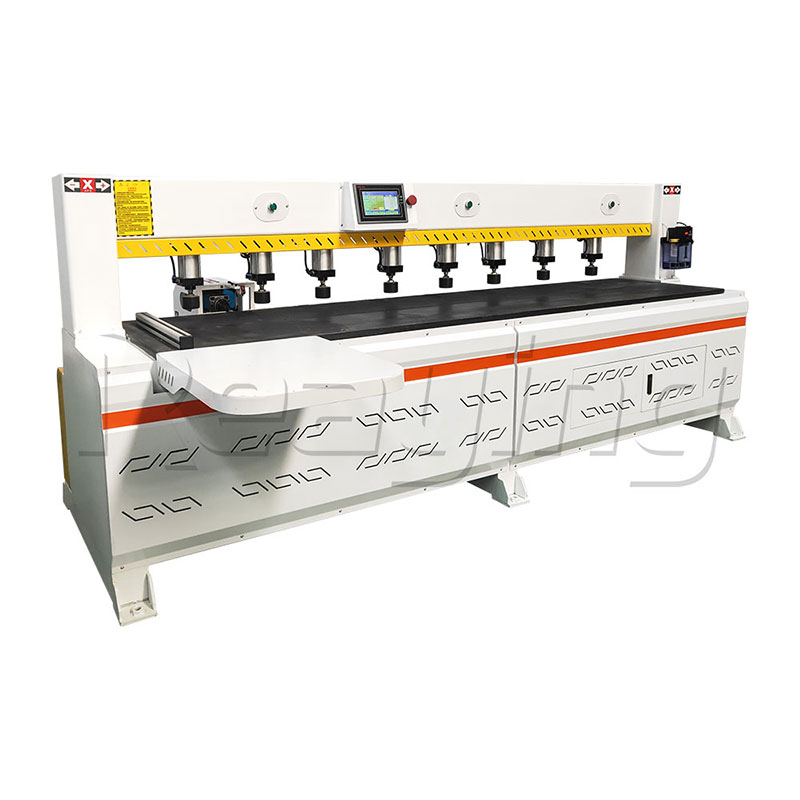

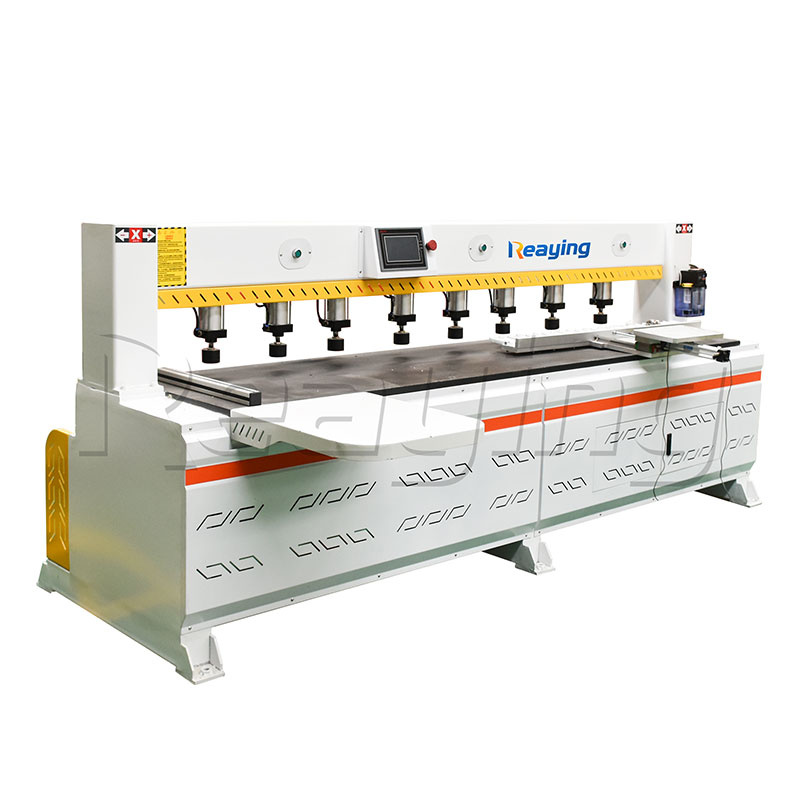

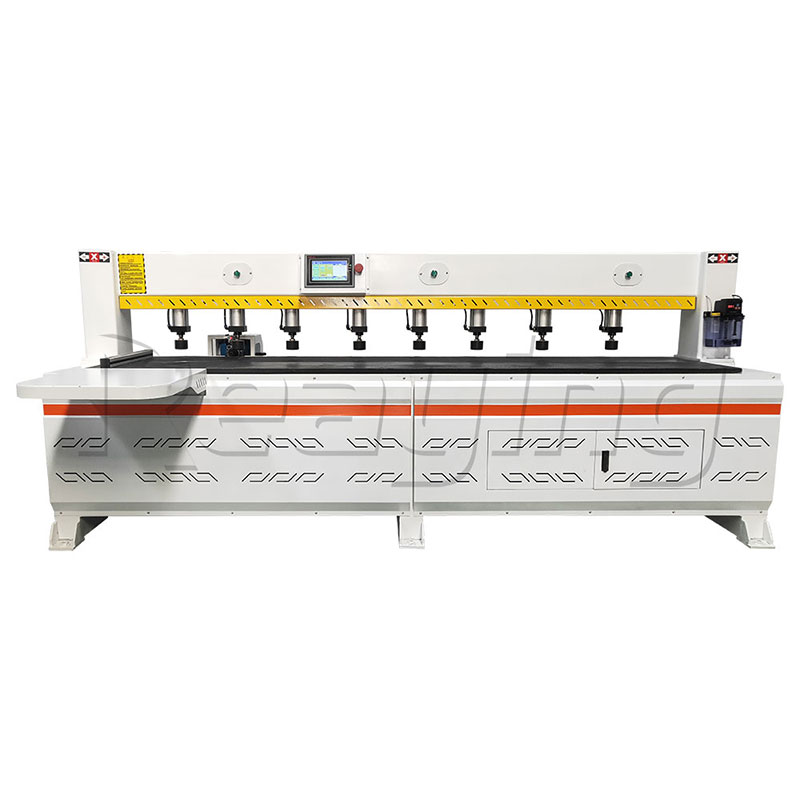

Machine de perçage automatique CNC pour panneaux de bois à trous latéraux
La perceuse laser latérale automatique Reaying est principalement conçue pour le perçage latéral rectiligne du contreplaqué, des panneaux de fibres, des panneaux de particules et autres matériaux, afin d’améliorer la productivité et la qualité des produits. Elle est largement utilisée dans la fabrication de meubles en panneaux tels que les armoires, les penderies, le mobilier de bureau et les meubles sur mesure.
Modèle:
RY-C25S
Fonction:
Perçage et trous latéraux
Tension d'entrée:
Sur mesure
Puissance de la broche:
2.2KW
Type de broche:
Refroidissement par air
Zone de travail:
2800mm

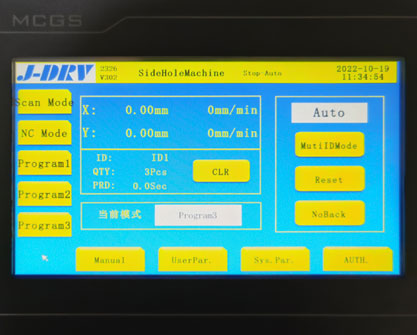

Système de contrôle personnalisé MCGS
Le système de personnalisation avancée basé sur MCGS permet un traitement plus rapide des données, une utilisation plus simple et plus rapide, et est facile à apprendre et à utiliser.
Broche et convertisseur de fréquence
La broche à refroidissement par air, insensible aux variations de température, offre une vitesse maximale de 18 000 tr/min, un fonctionnement stable et silencieux, et un coût supérieur à celui d’une broche à refroidissement par eau. Équipée d’un convertisseur de fréquence BEST, elle bénéficie d’une forte immunité aux interférences et est protégée contre les surtensions, les sous-tensions, les surintensités, les surcharges, la surchauffe et les pertes de phase. Elle permet également l’affichage en temps réel des paramètres, des informations d’état, des codes d’erreur et autres données.

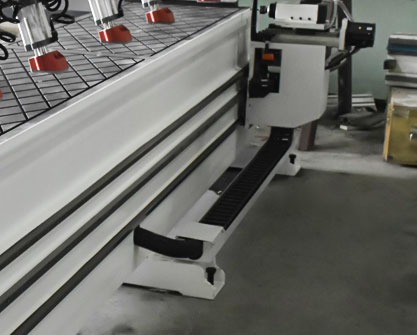

Système de transmission
Le système de transmission adopte des rails de guidage doubles et des crémaillères hélicoïdales chromées de qualité rectifiée, et fonctionne avec des servomoteurs haute puissance Weide pour assurer un fonctionnement fluide et une haute précision.

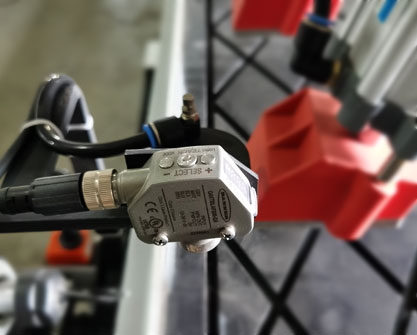

Capteur de balayage laser
Grâce au capteur de balayage laser US Banner, il peut scanner avec précision et rapidité les trous supérieurs et effectuer le perçage latéral.

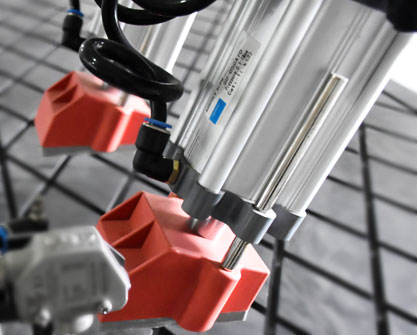

dispositif de fixation de plaque
Équipée d’un plateau de pression à cylindre oblique en caoutchouc pour protéger la plaque contre les dommages. Après avoir appuyé sur le bouton de traitement, elle s’abaisse automatiquement, presse fermement la plaque et se relève automatiquement une fois le traitement terminé.

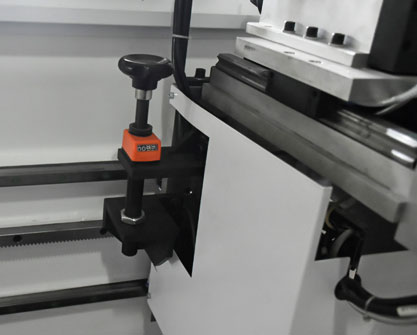

dispositif de positionnement du point central
Doté d’une molette de réglage manuel, lors du traitement de plaques d’épaisseurs différentes, la position du point central de la plaque de bois peut être ajustée manuellement.
Paramètres techniques
Modèle | RY-C25S |
|---|---|
Puissance de broche | 2.2KW |
tr/min | 18000 |
méthode de refroidissement | Refroidissement par air |
Caractéristiques de l'équipement | Trou dans un meuble à panneaux, poinçon horizontal |
Zone de travail de l'axe Y | 2800mm |
Système de contrôle | Système personnalisé MCGS |
Guide de doublure | Guide de doublure carré HIWIN de Taïwan |
Le positionnement signifie | Positionnement automatique |
Conducteur et moteur | servo haute précision WEIDE |
Capteur | Capteur de déplacement de tête laser (Banner, États-Unis) |
réducteur | XIELI brand |
Tension | 380 V, triphasé, 50/60 Hz |
Emballer | 3,46 × 1,31 × 1,40 m, 400 kg |
