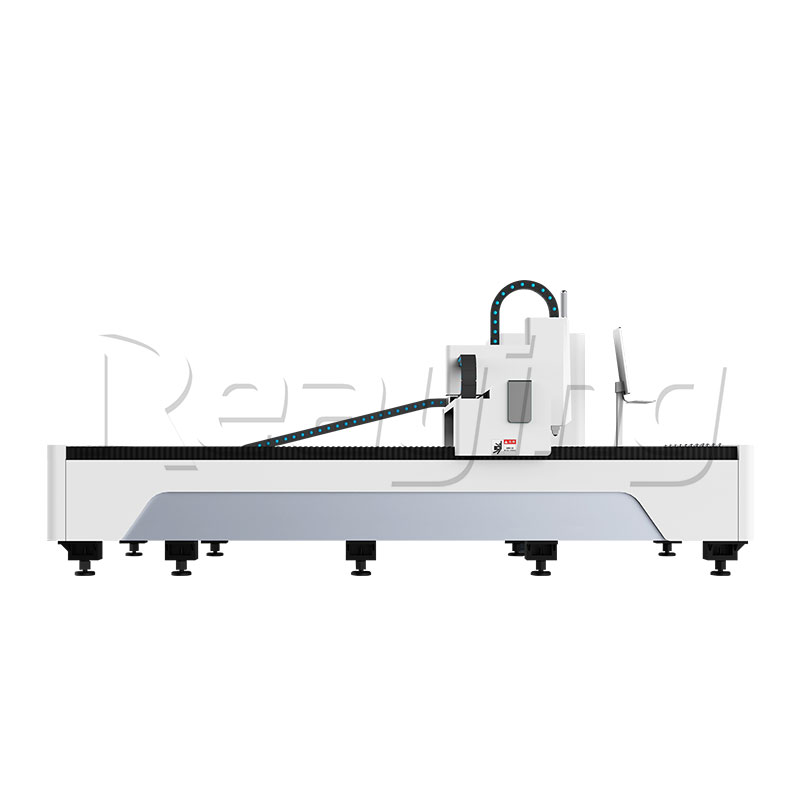

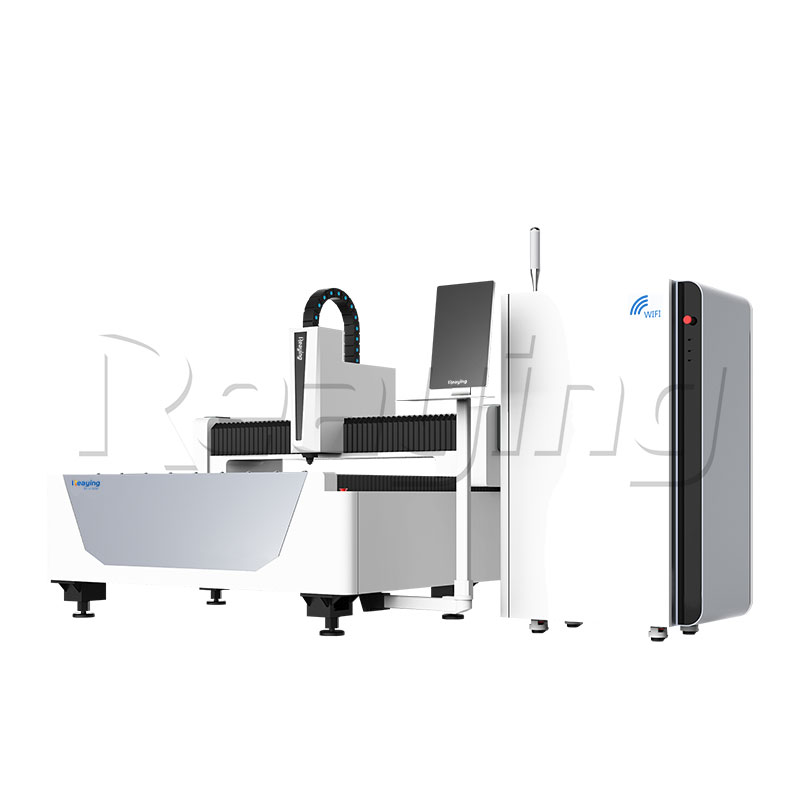

Machine de découpe laser pour métaux RY-L1325F de conception entièrement nouvelle

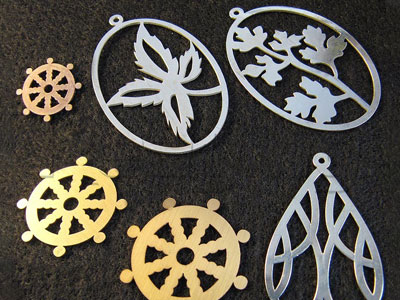

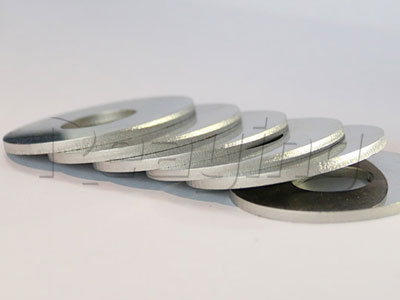

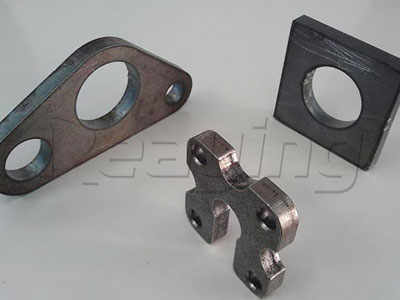

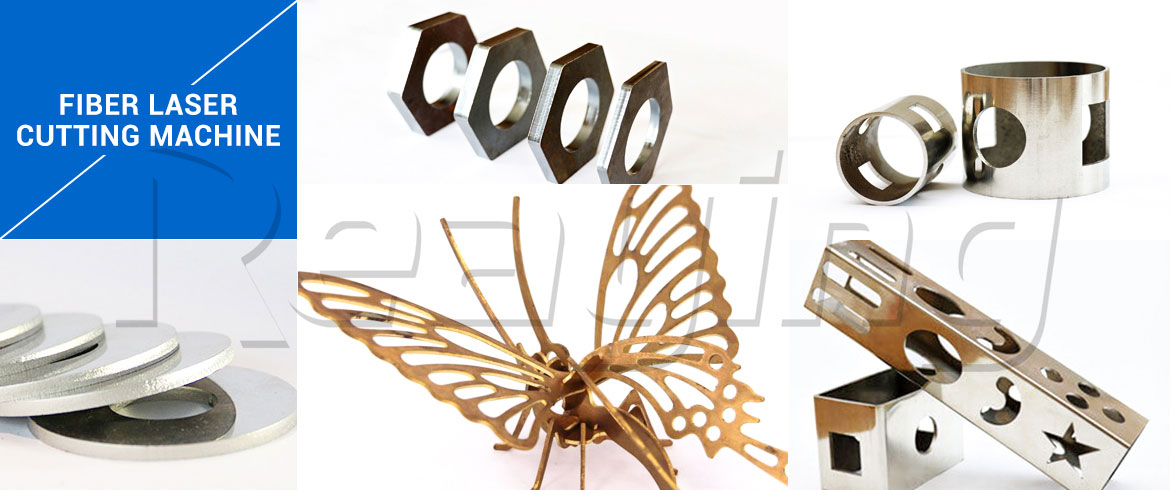

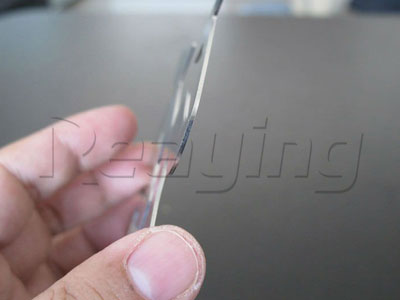

La découpeuse laser pour métaux, également appelée machine de découpe laser pour métaux, utilise un faisceau laser focalisé sur la surface de la pièce métallique pour la faire fondre et la vaporiser, permettant ainsi sa découpe. Cette machine se caractérise par une haute précision, une vitesse d’exécution élevée, une faible consommation de matière, une coupe nette et un coût de production réduit.
Modèle:
RY-L1325F
Fonction:
Coupe
Tension d'entrée:
Sur mesure
Puissance du laser:
500W-25000W
Source laser:
Raycus authentiques
Zone de travail:
1300*2500mm

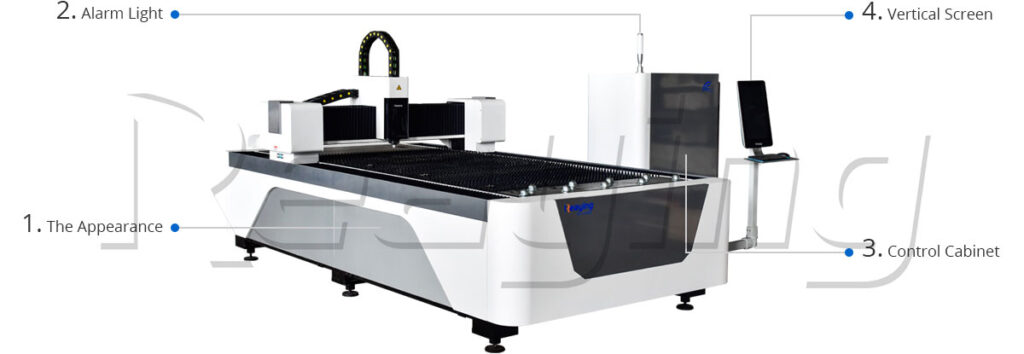

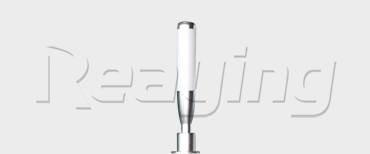

Voyant d’alarme intelligent, affichage en temps réel de l’état de fonctionnement

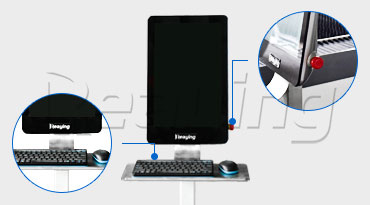

Écran vertical personnalisé de type tablette, affichage vertical, réponse rapide, haute résolution, contraste élevé, panneau en verre trempé durable

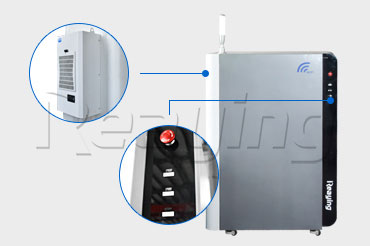

L’armoire de commande indépendante, les composants électriques, l’ordinateur industriel et le laser sont intégrés dans une armoire séparée et étanche à la poussière. Cette armoire est équipée d’un climatiseur industriel à déshumidification et à température constante afin de garantir le fonctionnement continu des équipements tout au long de l’année.
Lit en fonte robuste, stable et durable
La machine de découpe laser à fibre exige un bâti très robuste. Le bâti en fonte Reaying pèse 3 tonnes et garantit une stabilité dimensionnelle pendant 60 ans. Il présente les caractéristiques suivantes :
1. Le bâti est fabriqué en fonte grise à graphite lamellaire, offrant un excellent amortissement des vibrations, une faible sensibilité aux entailles et une haute résistance à l’usure.
2. Le bâti est moulé d’une seule pièce, puis vieilli afin d’éliminer les contraintes internes. Ceci améliore la dureté superficielle, la résistance à la corrosion et la stabilité, garantissant ainsi la précision de la machine de découpe sur le long terme.
3. Comparé à un bâti soudé classique, le bâti moulé est beaucoup plus lourd, ce qui réduit les vibrations de la machine et améliore la précision de coupe.
4. Lors du transport, un jeu imprévu peut inévitablement apparaître sur le bâti. Grâce à sa très faible sensibilité aux entailles, le bâti en fonte assure une stabilité optimale.
Tête de coupe à mise au point automatique de marque suisse Raytools, les bons chevaux devraient être équipés d'une selle
Elle est équipée d’un moteur à boucle fermée importé, permettant la perforation et la découpe à grande vitesse de plaques de matériaux d’épaisseurs variées, avec une précision de répétition de 0,01 mm.
La mise au point est automatique et s’effectue sans intervention manuelle. La plage de réglage est de -10 à +10 mm. La vitesse de mise au point atteint 400 mm/s, pour une efficacité accrue.
Sa conception étanche à la poussière (IP65) protège intégralement les composants optiques internes et prolonge leur durée de vie.
Elle intègre une lentille de collimation et une lentille de focalisation, ainsi qu’un système de refroidissement par eau double, réduisant la température de la tête de découpe et prolongeant ainsi sa durée de vie.

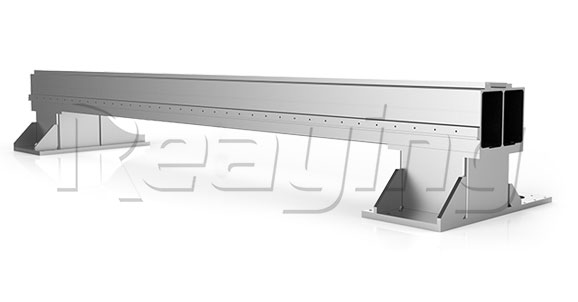

Portique en aluminium conforme aux normes aéronautiques, la découpe de petits graphismes est plus précise.
Le portique en aluminium extrudé par une presse de 4 300 tonnes, conforme aux normes aéronautiques, présente une dureté supérieure, une excellente résistance à la corrosion et une résistance à l’oxydation remarquable après vieillissement.
Deux fois plus léger qu’une poutre en acier soudée traditionnelle, il offre une grande qualité, une vitesse de production élevée et une précision accrue, pour un rendement nettement supérieur.
Comparé aux portiques en aluminium moulé, le portique en aluminium aéronautique élimine les défauts de moulage tels que les piqûres et offre des performances globales supérieures.
Système d'entraînement synchrone à double servomoteur importé du Japon, puissance accrue, stabilité et fiabilité
Il offre la meilleure réactivité d’amplification du marché, réduisant considérablement le temps de réglage, permettant une accélération et une décélération rapides, et garantissant une réponse instantanée.
Faible dégagement de chaleur, faible niveau sonore, haute vitesse et haute précision.
Forte résistance aux interférences et aux surcharges.
Un mode de réglage automatique est disponible ; en cas de résultat insatisfaisant, il est possible de procéder à des ajustements plus facilement.

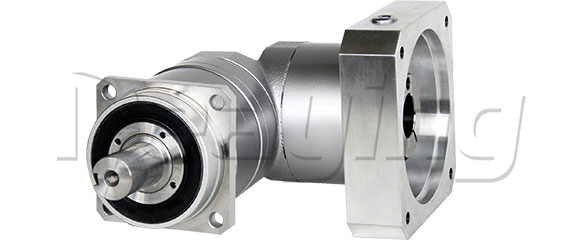

Équipé d'un réducteur Nidec-Shimpo (Japon), d'engrenages hélicoïdaux, ce système offre un faible niveau sonore, une grande rigidité et une précision d'assemblage élevée.
Silencieux : Fonctionnement fluide et silencieux grâce à une construction anti-vibrations et un réducteur planétaire à faible bruit, avec engrenages hélicoïdaux.
Haute précision : Haute précision, jeu de 0,05 (3 points), avec arbre de sortie, installation facile, grande rigidité.
Couple élevé : Le réducteur Nidec-Shimpo est usiné directement dans la masse d’acier et offre un couple de sortie élevé dans un format compact et robuste.
Maintenance facile : Le réducteur Nidec-Shimpo utilise une huile de lubrification de haute qualité à faible frottement, ce qui améliore sa durabilité et élimine le besoin de graisser pendant toute la durée de vie du produit.
Système de transmission de qualité allemande

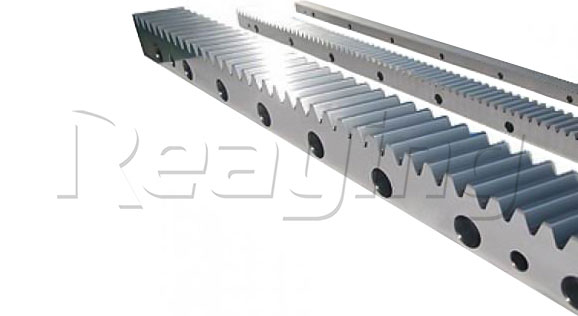

Engrenage hélicoïdal rectifié LROSA-TW (Allemagne) : haute précision et grande durabilité.
Guidage linéaire LROSA-TW (Allemagne) : haute vitesse, charge élevée, rigidité et précision élevées. Le curseur supporte une charge dans les quatre directions et dispose d’une fonction d’auto-alignement automatique, compensant ainsi les défauts d’assemblage de la surface de montage.

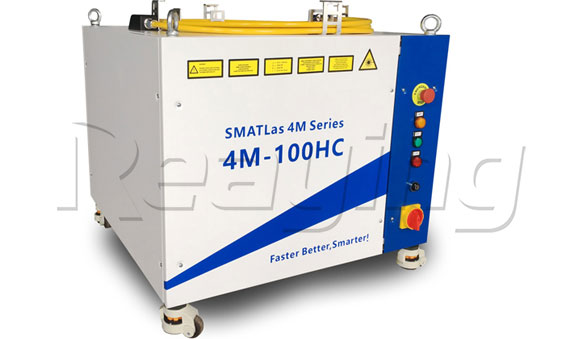

En tant que composant essentiel d'une machine de découpe laser à fibre (source laser), un rendement continu et stable est primordial !
La puissance du laser s’étend de 1 000 W à 40 000 W. La nouvelle génération de lasers offre un rendement de conversion photoélectrique supérieur à 30 %, une qualité de faisceau plus stable et de meilleure qualité, une résistance accrue aux hautes réflexions et intègre un système de transmission par fibre optique de deuxième génération optimisé. Ceci garantit une découpe plus stable et précise, même dans les tôles épaisses. La tôle découpée présente une fente étroite et une section transversale brillante, ce qui représente un avantage certain par rapport aux autres lasers similaires disponibles sur le marché. Ce laser se distingue également par son rendement de conversion électro-optique élevé, sa bonne qualité de faisceau, sa densité d’énergie élevée, sa large bande de modulation, sa grande fiabilité, sa longue durée de vie et son fonctionnement sans entretien.
La découpe de tôles et de tubes métalliques, avec le système de découpe laser FSCUT, est plus professionnelle.
Prise en charge de trois niveaux de perforation, segmentation ou combinaison progressive.
Prise en charge de la découpe en continu, du découpage par sauts, de la compensation, de l’insertion de fils conducteurs, du micro-assemblage, de la pré-perforation, de la découpe de films et d’autres procédés.
Prise en charge de la détection capacitive des bords, de la mise au point électrique, d’un poste de travail à double échange, de la composition automatique, de la mémorisation des réglages en cas de coupure de courant, du retour en arrière et d’autres modules de fonctions avancées.
Précision de positionnement : 0,001 mm ; précision de répétabilité : 0,003 mm ; vitesse maximale : 150 m/min ; accélération maximale : 1,5 G.
Prise en charge de la découpe haute précision et haute efficacité de tubes carrés, ronds et profilés en U, ainsi que de tubes étirés elliptiques et de cornières.

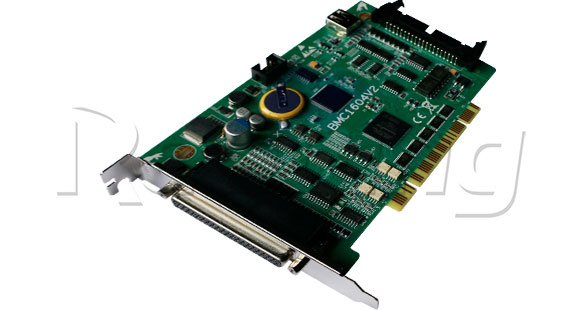

Contrôleur sans fil DSP : simple d’utilisation, réactif aux situations imprévues, il garantit une production en toute sécurité.

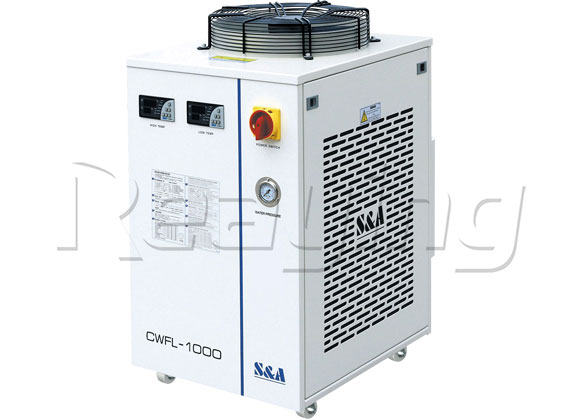

Refroidisseur d'eau à double température et double commande de marque S&A
Équipé de compresseurs de marque renommée importés et de pompes S&A à haut débit et à forte pression, cet appareil est sûr, écologique, économe en énergie et durable.
Utilisant un fluide frigorigène écologique, il offre une capacité de refroidissement élevée et un fonctionnement stable.
Précision de la régulation de température : ±1 °C.
Doté de nombreuses fonctions de protection et d’alarme (protection contre le retard du compresseur, les surintensités du compresseur, le débit d’eau, les températures haute et basse), il assure un fonctionnement optimal.
La double pompe à double température permet de répondre aux exigences de température différentes de la source laser et de la tête laser.
PIÈCES EN OPTION

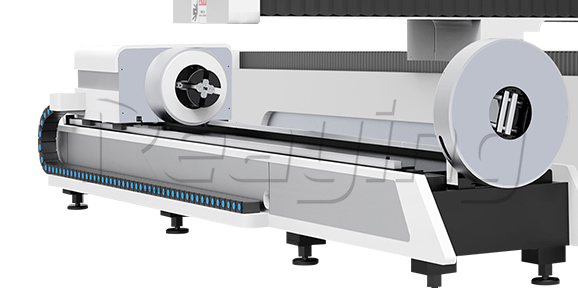

Dispositif rotatif pour la découpe de tubes carrés et ronds.
PIÈCES EN OPTION

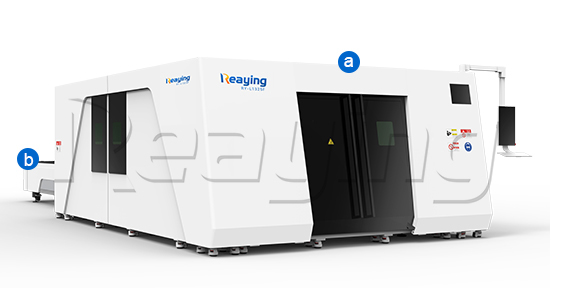

a) Entièrement clos
b) Plateforme de travail d’échange
De plus, notre machine était également équipée de :
Tous les composants électriques sont de marque Schneider, leader mondial en matière de sécurité, de fiabilité et d’efficacité.
Le système de lubrification électrique intelligent distribue la graisse avec précision et rapidité à chaque point de lubrification. Ce contrôle intelligent permet d’économiser l’huile, assure un fonctionnement optimal de l’équipement et prolonge considérablement sa durée de vie.

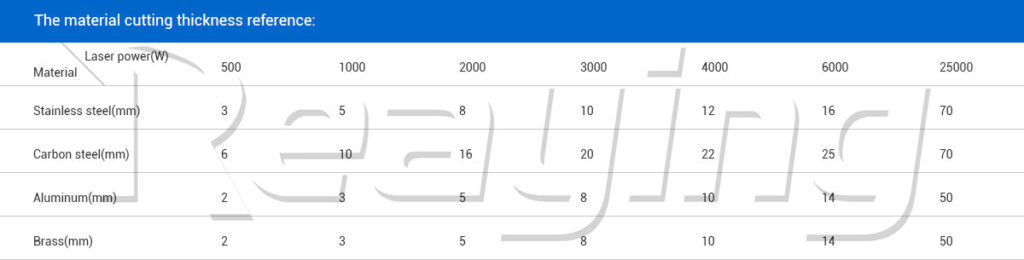

Paramètres techniques
Modèle | RY-L1325F |
|---|---|
Puissance laser | 1000W-40000W |
Zone de travail | 1300*2500 mm |
Type laser | La source laser à fibre Raycus (IPG / Nlight) est optionnelle. |
Longueur d'onde du laser | 1064nm |
Précision du positionnement | ≤ ±0.025mm/m |
Précision du repositionnement | ≤±0.02mm/m |
Formats graphiques pris en charge | BMP, JPG, GIF, TGA, Ai, DXF, PLT, PNG, TIF, ai, DXF, DST, etc. |
Garantie | 5 ANS |
