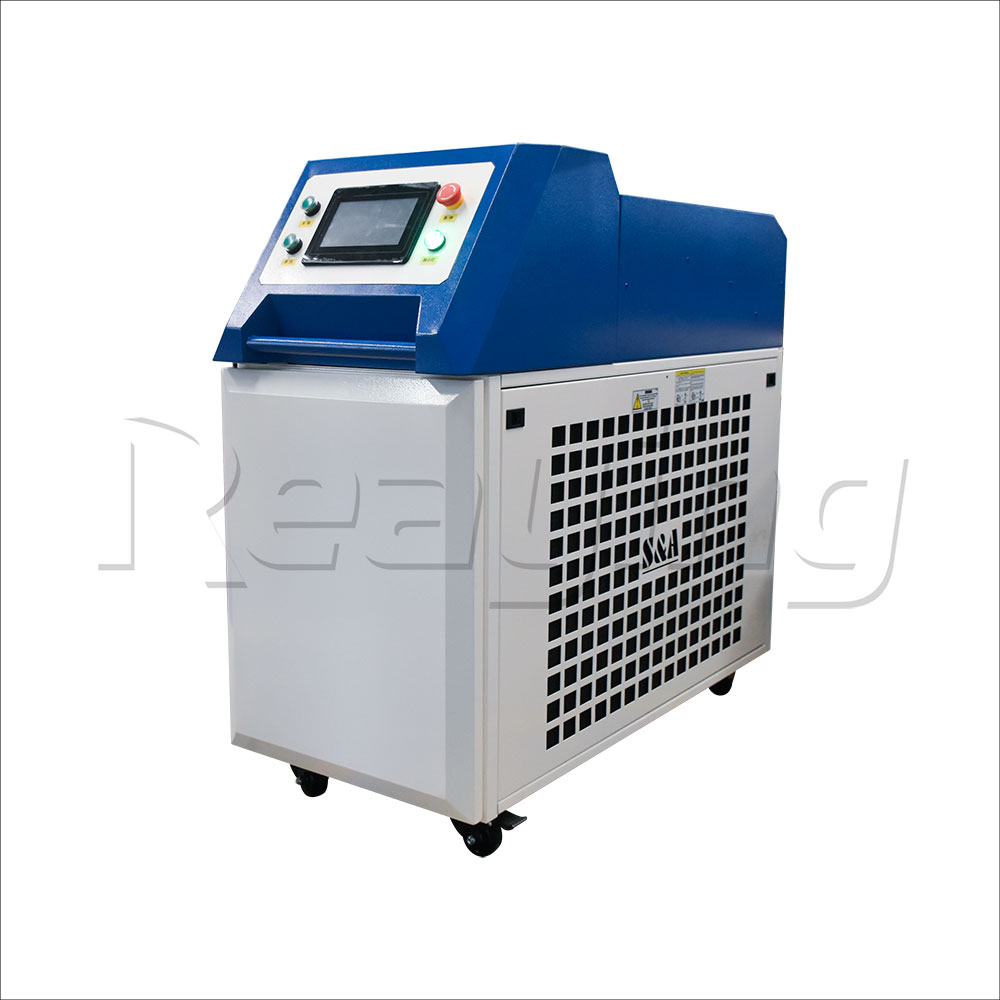

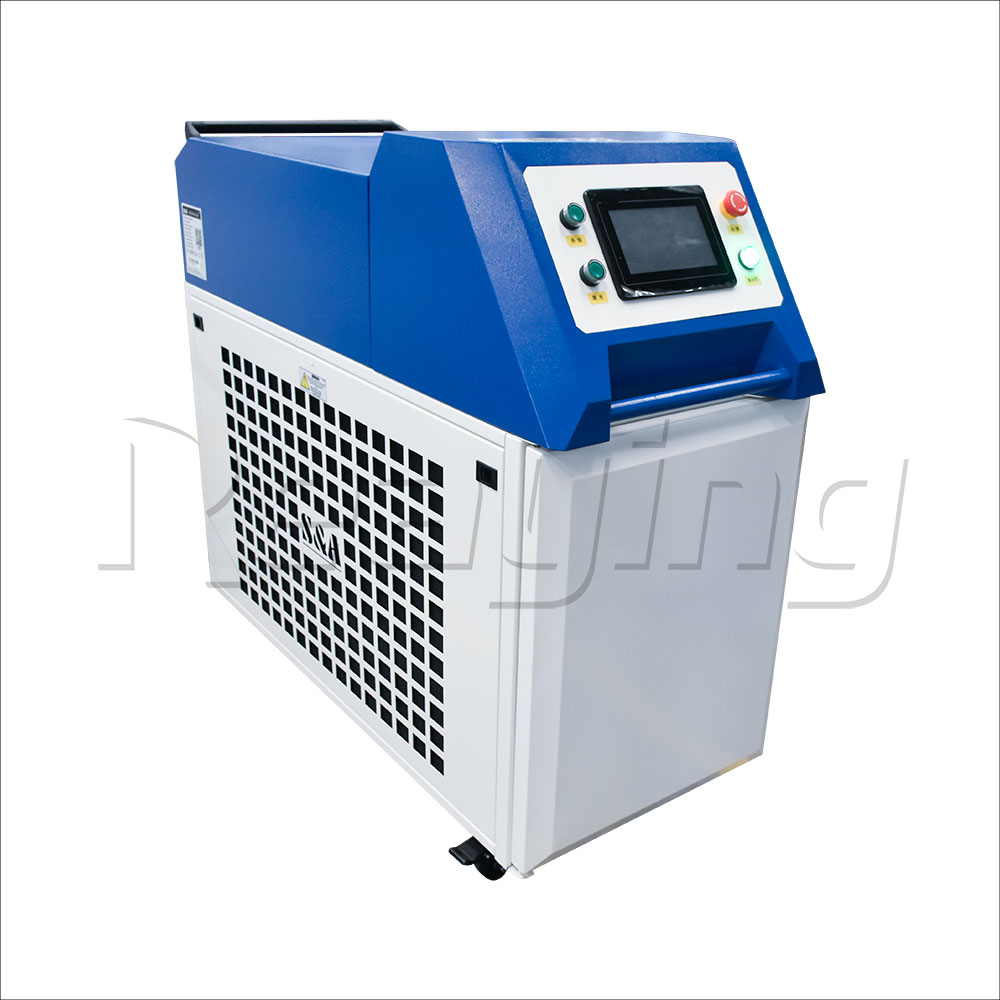

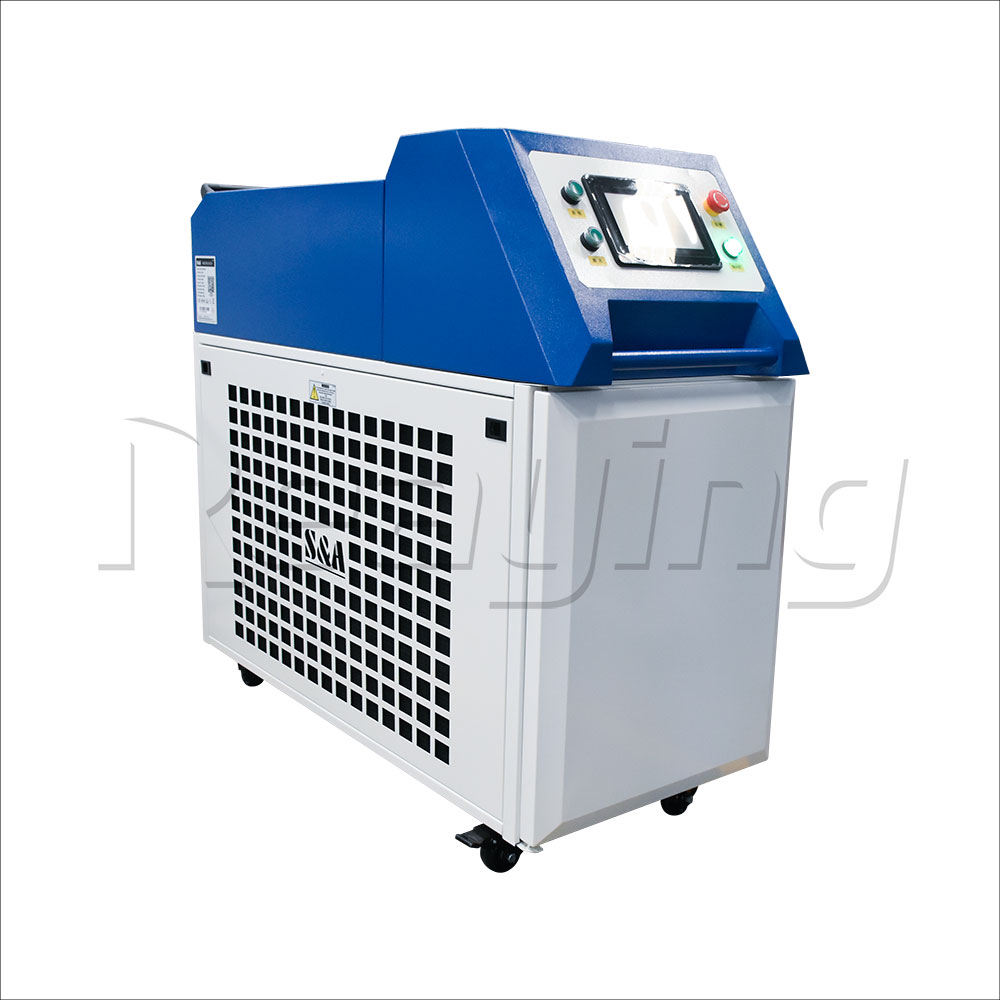

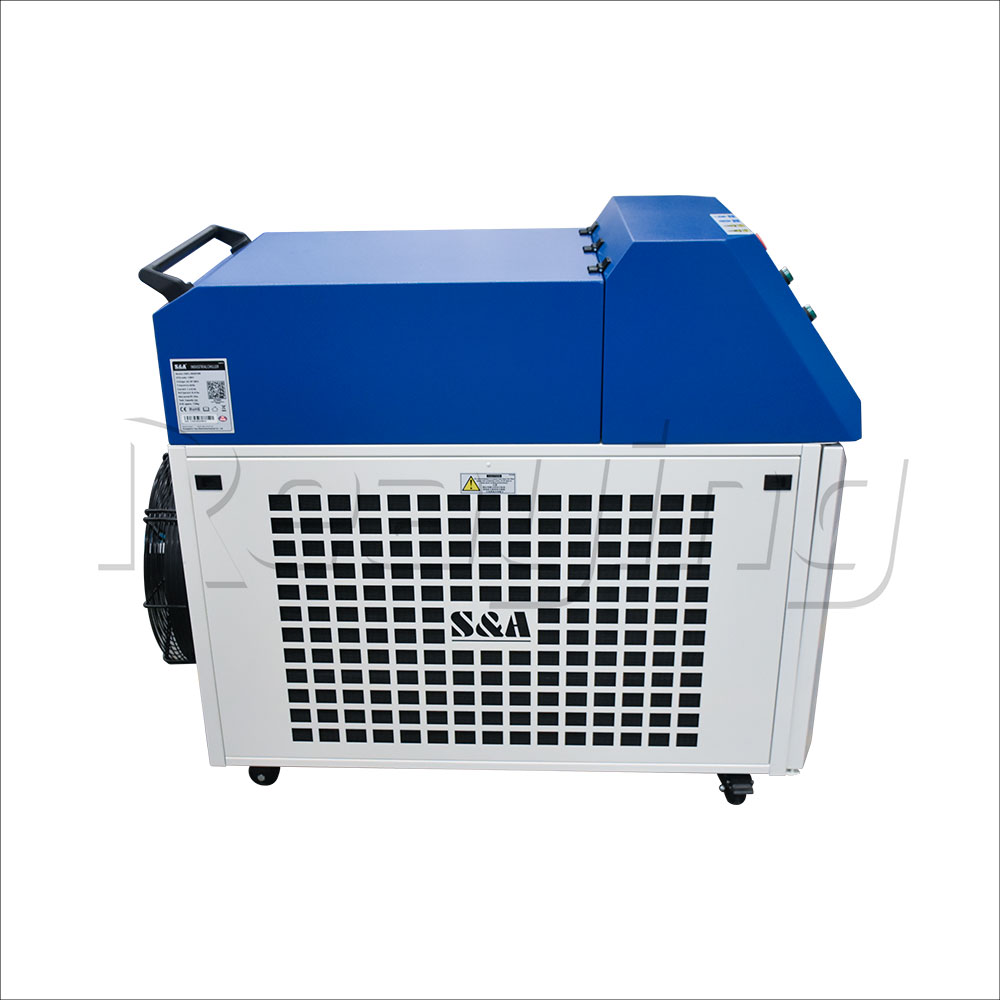

Machine de soudage laser à fibre portable 5 en 1 – Soudage, découpe et nettoyage en un seul outil puissant
La machine de soudage laser portable cinq-en-un Reaying intègre les fonctions de soudage, de découpe, de nettoyage, de soudage de batteries et de nettoyage des cordons de soudure dans un seul appareil innovant, réduisant ainsi efficacement les coûts de production et d’exploitation.
Les avantages de cette machine de soudage laser sont nombreux : énergie cinétique concentrée, absence de pollution, soudage par points de petite taille, large gamme de matériaux soudables, grande polyvalence, rendement élevé et soudage rapide. Elle est particulièrement adaptée aux applications exigeant une qualité de soudage irréprochable.

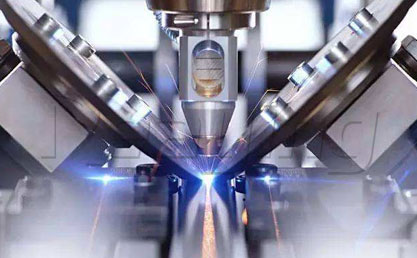

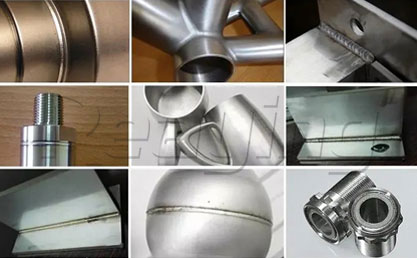

Soudage des matériaux métalliques :
Convient pour l’acier, le cuivre, l’aluminium, le magnésium, le titane et autres métaux pour obtenir des résultats de soudage de haute qualité, précis et non destructeurs.

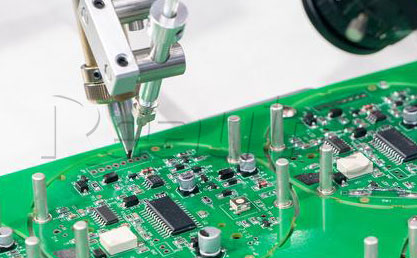

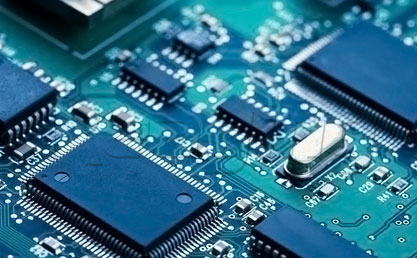

Soudage de composants électroniques :
capable de micro-souder des puces, des cartes de circuits imprimés, etc., en utilisant la précision et les caractéristiques de petite zone affectée thermiquement du soudage laser pour obtenir des soudures de joints de soudure minuscules de haute qualité.

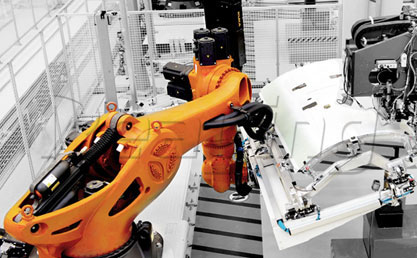

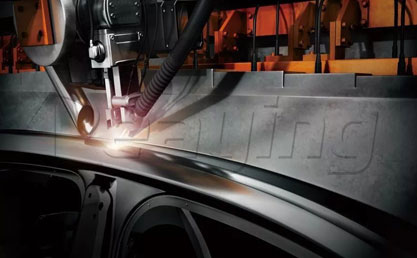

Industrie de la construction automobile :
Utilisé dans le soudage de la carrosserie et du moteur pour améliorer l’efficacité de la production et la qualité des produits.
Instruments médicaux :
Les instruments chirurgicaux, les articulations artificielles, etc., sont soudés grâce à ce procédé.

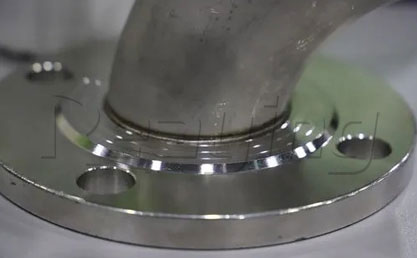

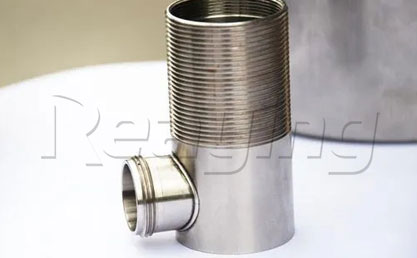

Articles sanitaires :
Les raccords de tuyauterie d’eau, les raccords réducteurs, les raccords en T, les vannes, etc., sont soudés à l’aide de cette méthode.

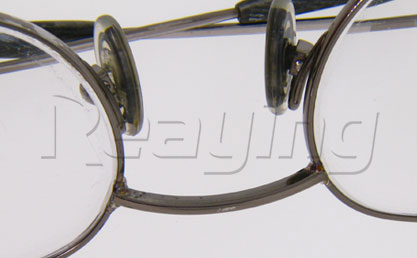

Production de lunettes :
Des plaques d’acier inoxydable, d’alliage d’aluminium, etc., sont soudées avec précision pour la structure des boucles de lunettes et les pièces de la monture.
Industrie du matériel informatique :
Des pièces d’emboutissage complexes, comme les roues de ventilateur centrifuges ou les pièces en fonte, peuvent être soudées grâce à cette technologie.
Articles de quincaillerie et ustensiles de cuisine :
Les poignées de porte en acier inoxydable ou les composants électroniques peuvent être soudés efficacement avec cet équipement.

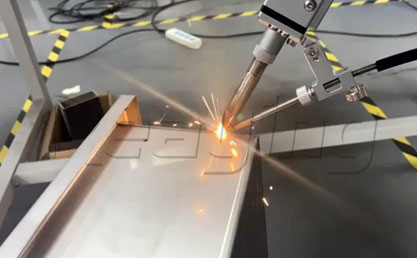

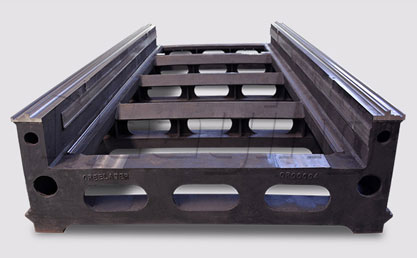

Fabrication mécanique :
Des processus de soudage entièrement automatisés peuvent être réalisés sans intervention manuelle.

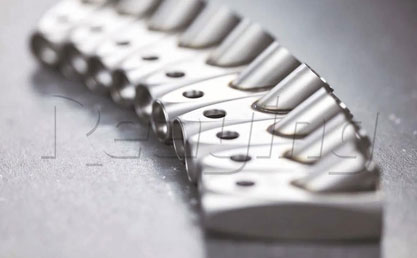

Pièces automobiles :
Il permet un soudage rapide, une soudure complète et solide, un nettoyage simple, et répond aux exigences de production des produits haut de gamme.
Équipement électronique :
Il permet de s’affranchir des contraintes d’espace et de modifier l’angle de soudage à volonté afin de garantir la qualité de la soudure.

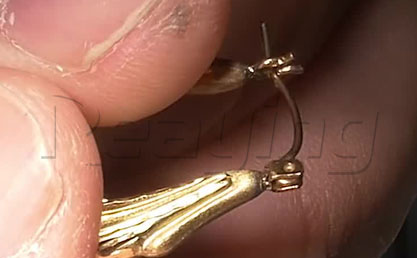

Industrie de la bijouterie :
Agrandir les petites pièces de bijoux à l’aide d’un microscope, réaliser des soudures de précision, sans déformation après la réparation.
Aérospatiale:
Il est possible de régler les paramètres de manière flexible afin de réaliser un soudage précis d’équipements complexes.

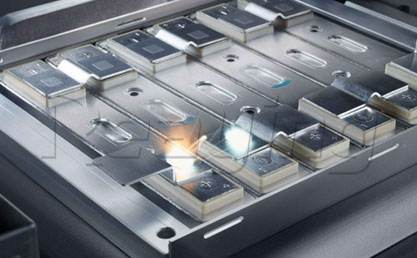

Soudage courant des batteries de puissance :
Au cours du processus intermédiaire, les tâches comprennent le soudage de la patte de la borne (y compris le pré-soudage), le soudage par points de la bande de la borne, le pré-soudage du noyau électrique dans le boîtier, le soudage d’étanchéité du couvercle supérieur du boîtier, le soudage d’étanchéité de l’orifice d’injection de liquide, etc. Le processus ultérieur implique le soudage de la pièce de connexion pour le module de batterie et le soudage d’une soupape antidéflagrante sur la plaque de recouvrement située à l’arrière du module.
Modèle:
RY-5IN1
Fonction:
Soudage, nettoyage, découpe, nettoyage des cordons de soudure et soudage de batteries
Tension d'entrée:
Sur mesure
Puissance du laser:
1000W-3000W
Source laser:
Raycus / Max / JPT / DWT
Zone de travail:
Sans
tête laser portable et système de contrôle
Adopte une tête laser portative à oscillation mono-axe et bi-axe de qualité Qilin, Relfa et Chaoqiang, ainsi qu’un système de contrôle.
● Interface fibre optique : QBH/RD, compatible avec une large gamme de lasers à fibre.
● Modes d’oscillation personnalisables : point, ligne, cercle, ellipse, triangle, huit, demi-cercle, remplissage circulaire, pour un soudage multifonctionnel.
● Double miroir de protection, collimation et mise au point par traction, lentille de protection facilement remplaçable.
● Étanchéité optimale pour une durée de vie accrue.
● Lentilles optiques haute qualité, supportant une puissance de 2000 W.
● Système de refroidissement optimisé pour une régulation efficace de la température de fonctionnement.
● Soudage en écailles de poisson, largeur de soudure jusqu’à 14 mm.
● Compatible avec le soudage à double alimentation de fil 2.0.
● Boîtier de traitement avec fonctions de stockage et de rappel. ● L’anglais, le français, l’allemand, le russe, l’espagnol, le portugais, l’indonésien, le vietnamien et d’autres langues sont pris en charge.
Laser à fibre continue
Les lasers à fibre continue des marques MAX, Raycus et JPT adoptent un système de refroidissement par eau. Ils offrent un rendement de conversion électro-optique élevé, une faible consommation d’énergie, une qualité de faisceau supérieure et une large plage de fréquences de modulation. Dans une certaine plage, la fréquence et le rapport cyclique du laser de sortie sont modulables pour s’adapter à diverses applications. La fibre optique flexible permet une maintenance et une intégration aisées. C’est la source lumineuse idéale pour la découpe laser industrielle, le soudage et d’autres applications.
● Taux de conversion photoélectrique élevé
● Faisceau de haute qualité
● Longueur de fibre et diamètre du cœur personnalisables
● Retour d’information en temps réel sur la puissance de sortie, compensation de puissance en boucle fermée
● Plage de fréquences ajustable (1-50 kHz)

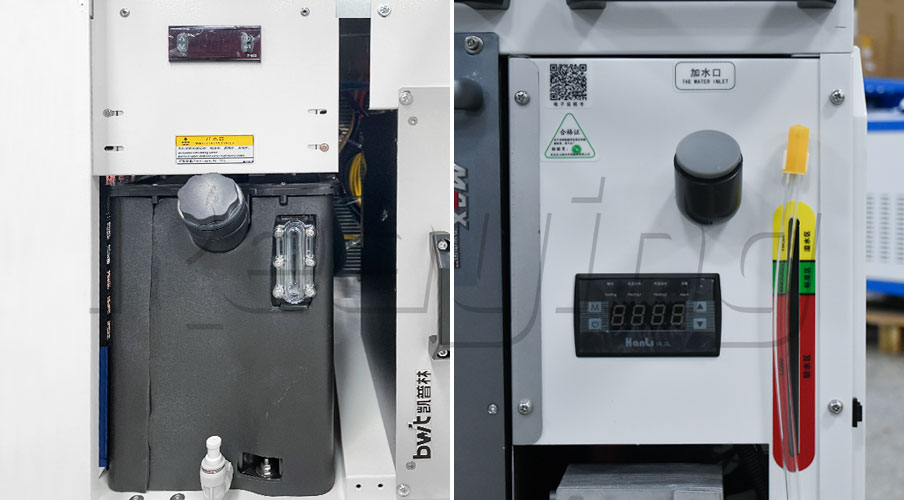

Refroidisseurs industriels intégrés en option
Les refroidisseurs industriels intégrés, conçus par Special Domain et Hanli, sont spécialement adaptés aux machines de soudage laser portables. Dotés d’un double circuit de refroidissement, ils refroidissent à la fois le laser à fibre et le système optique/pistolet laser. Ce refroidisseur industriel, d’une excellente facture, offre un refroidissement efficace et est facile à installer et à entretenir. Il constitue la solution de refroidissement idéale pour les machines de soudage laser portables. Cette solution tout-en-un est conviviale car elle élimine le besoin de concevoir un boîtier pour le laser et le refroidisseur monté en rack. Le refroidisseur industriel intégré, le laser et le système de contrôle, installés sur le dessus ou le côté droit, forment une machine de soudage laser portable et mobile. Le support pour pistolet laser et câble permet de ranger facilement le pistolet et le câble, optimisant ainsi l’espace et facilitant le transport sur le lieu d’usinage pour diverses applications.
● Conception intégrée, gain de place, transport aisé
● Double circuit de refroidissement, double température et double contrôle
● Dissipation thermique active, chauffage à basse température
● Réfrigérant écologique, performances stables, qualité fiable
● Économies d’énergie, sans entretien

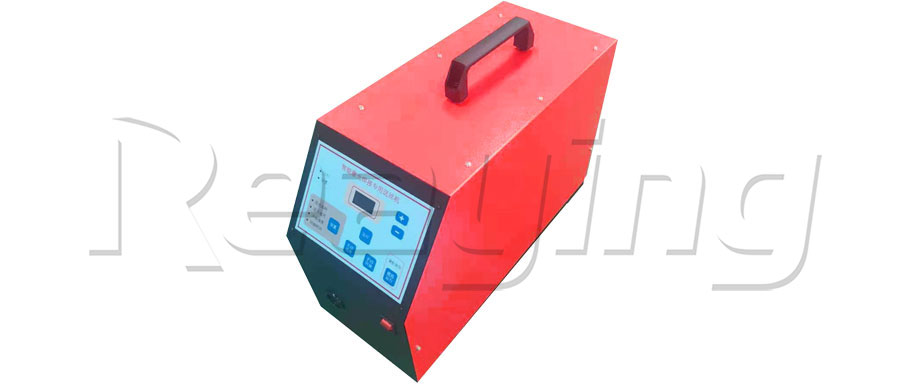

Dévidoir de fil
Le dévidoir est équipé d’un moteur haute puissance, assurant une alimentation rapide et précise du fil et améliorant ainsi l’efficacité du soudage. Son système d’entraînement double offre une poussée importante et une alimentation plus stable. Un disque de frein empêche le fil de se détacher à l’arrêt du moteur. Monté sur roulettes, il est facile à déplacer. Sa grande capacité de stockage et d’alimentation le rend immédiatement opérationnel. Pour pallier les problèmes de soudure excessive, il est disponible en configurations à double et triple alimentation.
Facultatif

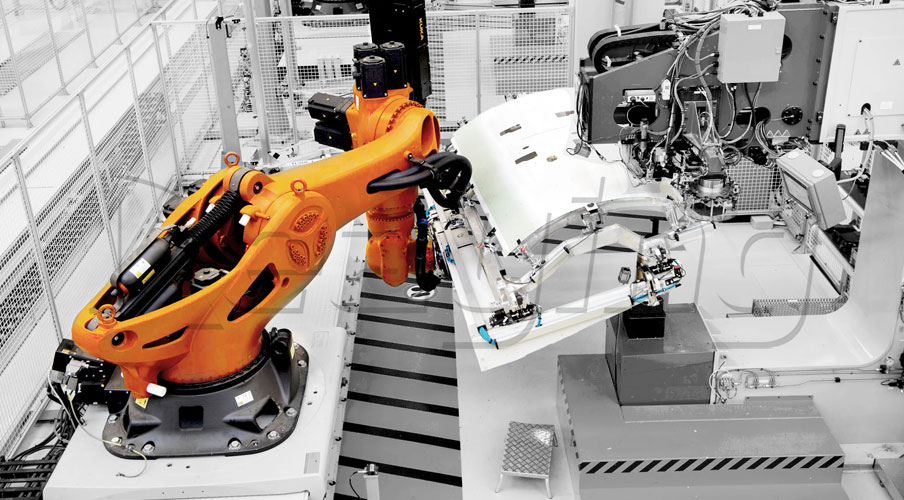

Les caractéristiques du robot de soudage Reaying, telles que sa sécurité élevée, sa flexibilité et sa capacité à collaborer avec l’humain, ont fortement incité les entreprises manufacturières à intégrer des robots collaboratifs à leurs lignes de production afin d’optimiser leurs processus de fabrication. L’arrivée du robot de soudage Reaying lève les obstacles à la collaboration homme-machine, permettant à ce dernier de travailler aux côtés des opérateurs tout en garantissant la sécurité des zones environnantes. Que ce soit dans les secteurs de l’automobile, de l’aérospatiale, de la métallurgie ou de la fabrication de quincaillerie, les robots de soudage Reaying sont faciles à déployer.
Paramètres techniques
| Puissance laser | 1000W | 1500W | 2000W | 3000W |
| Source laser | Laser à fibre fabriqué par Raycus / Max / JPT / DWT | |||
| Longueur d'onde (nm) | 1064 - 1080 | |||
| Mode laser | Continue | |||
| Longueur de la fibre | 5-10 m (personnalisé) | |||
| Largeur de soudage | 0,2-5 mm (réglable) | |||
| Aperçu laser | Aperçu intégré du feu rouge | |||
| Refroidissement | Refroidissement par eau | |||
| Langue | Chinois / Anglais / Russe / Coréen / Vietnamien | |||
| Alimentation | 220 V CA, 50 Hz/60 Hz | 380 V CA, 50 Hz/60 Hz | ||
| Paramétrage | Écran tactile | |||
| Matériaux de soudage | Acier au carbone, acier inoxydable, aluminium, laiton, alliage, etc. | |||
| Vitesse de soudage | 0-120 mm/s (réglable) | |||
Répartition de l'effet de soudage
Elle présente une grande stabilité, un entretien réduit, une consommation d’énergie moindre, une vitesse de soudage rapide et un rendement élevé, entre autres avantages. Elle ne se déforme pas, ne noircit pas, offre une grande profondeur de soudage, un soudage solide, ne nécessite aucun meulage et est simple d’utilisation.
Affichage de l'effet de nettoyage
Élimination de la rouille, décapage de peinture, nettoyage d’huile, nettoyage de peinture et de revêtement, nettoyage de surfaces soudées et de surfaces pulvérisées. Tête de nettoyage laser compacte, légère et pratique, offrant une longue autonomie grâce à son alimentation continue. Sans consommables, sans risque d’endommagement ni de pollution.
Affichage de l'effet de découpe
Ce produit trois-en-un répond aux exigences de coupe des matériaux de soudage, et sa vitesse de coupe spécifique est simple et pratique.
Affichage de l'effet de nettoyage des cordons de soudure
Le nettoyage mécanique après soudage comprend généralement des procédés tels que le meulage, le polissage et le grattage. Bien qu’efficace pour éliminer les oxydes et les impuretés résiduelles après soudage, la relative grossièreté de cette approche peut endommager les joints soudés, entraînant une baisse de la productivité. La technologie de nettoyage laser offre de nombreux avantages, notamment une précision accrue, une efficacité opérationnelle améliorée et un caractère écologique, ce qui en fait un choix optimal pour le nettoyage après soudage. Le nettoyage laser présente plusieurs avantages :
1. Haute efficacité et précision : Il élimine rapidement les impuretés des joints soudés (oxydes, huile, rouille, etc.) tout en permettant un ciblage précis afin d’éviter les dommages collatéraux aux matériaux environnants.
2. Nettoyage sans contact : Les méthodes laser minimisent les dommages physiques aux joints soudés, une caractéristique essentielle particulièrement avantageuse pour les matériaux sensibles. 3. Durabilité environnementale : Contrairement aux méthodes de nettoyage chimique traditionnelles, le nettoyage laser est plus respectueux de l’environnement, réduisant les émissions de produits chimiques nocifs sans nécessiter l’utilisation d’agents chimiques.
4. Large applicabilité : Les machines de nettoyage laser sont polyvalentes et compatibles avec divers matériaux, notamment les métaux, les plastiques et les matériaux composites.
5. Maîtrise : L’opérateur conserve le contrôle de la puissance, de la vitesse et de la mise au point, ce qui permet une adaptation à différents types de soudures et de matériaux.
Affichage de l'effet de soudage de la batterie
Diverses optimisations de processus permettent de réduire considérablement les défauts de soudage lors du soudage laser de différents types de batteries. De plus, l’utilisation de technologies laser avancées, telles que le faisceau oscillant et la modulation de la forme d’onde des impulsions, améliore encore la qualité globale des joints soudés. Ces optimisations en amont constituent non seulement un soutien fondamental au développement de l’industrie du soudage des batteries, mais elles améliorent également la productivité en temps réel lorsqu’elles sont combinées à des techniques de soudage intelligentes, garantissant ainsi une production homogène et une efficacité opérationnelle optimale.
