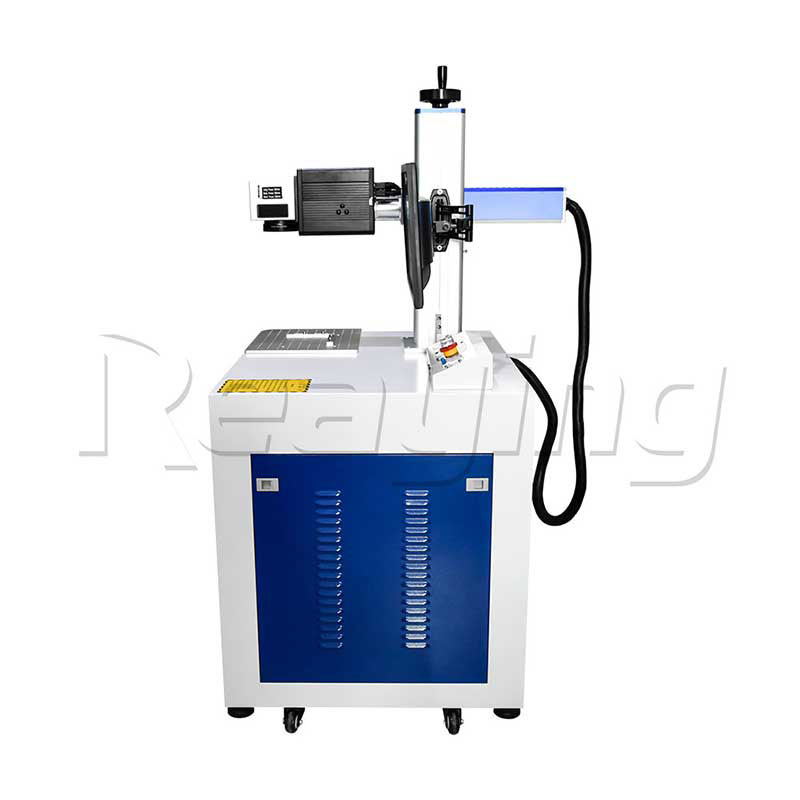

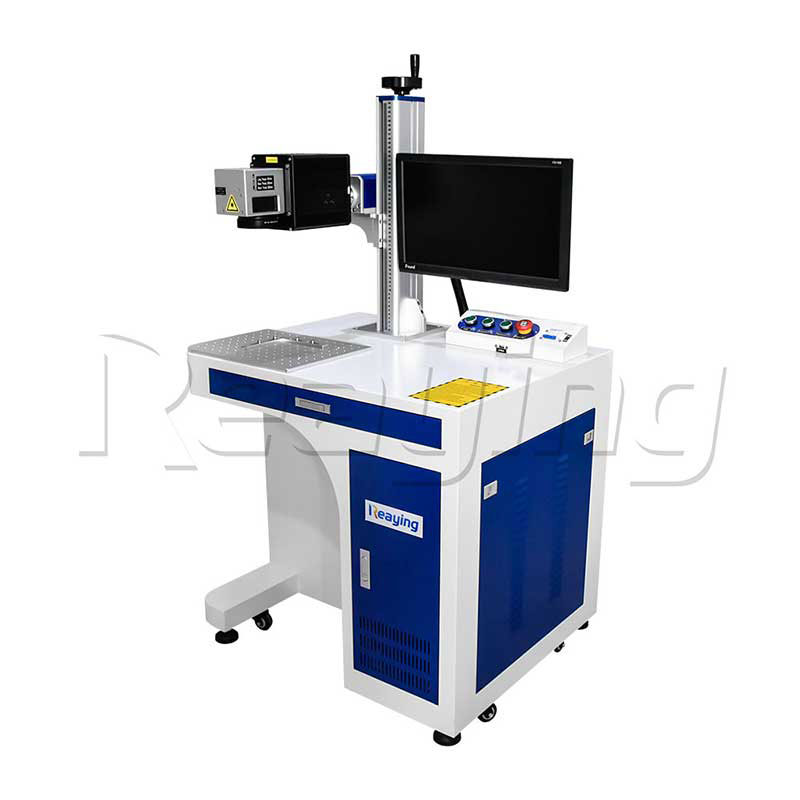

Machine de marquage et de gravure laser à fibre 3D pour métaux courbes
La machine de marquage laser à fibre 3D série Reaying, dotée d’un galvanomètre 3D haute vitesse et haute précision, et grâce à notre logiciel et système de contrôle dédiés à la 3D, permet une gravure précise sur toutes les pièces courbes, sans aucun problème de mise au point. Elle offre également un réglage précis de la distance focale pour les gravures profondes, ce qui améliore considérablement l’efficacité du processus et la qualité du marquage par rapport aux machines de marquage laser à fibre 2D traditionnelles.
Modèle:
RY-F20A-3D
Fonction:
Marquage, gravure et découpe
Tension d'entrée :
110V/220V 50/60Hz
Puissance du laser :
20W / 30W / 50W / 100W
Source laser :
Raycus authentiques
Zone de travail :
110x110mm

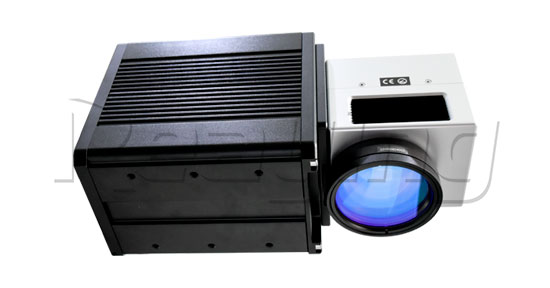

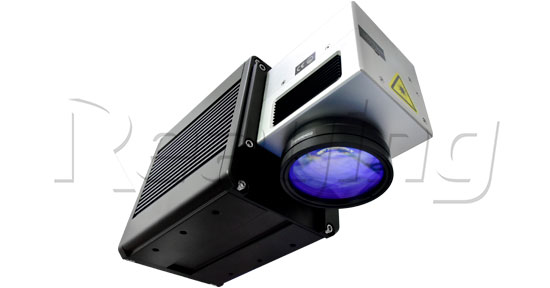

Système de balayage galvanométrique CK
1. Le galvanomètre 3D se caractérise par sa petite taille, sa grande précision de positionnement, sa vitesse de marquage élevée et sa forte résistance aux interférences.
2. Lors du marquage dynamique, la ligne obtenue est d’une grande précision, sans distorsion, avec une puissance uniforme et un motif parfaitement net. Ses performances globales le placent au premier rang du secteur.
3. En modifiant la position de l’axe de mise au point, il est possible de réaliser des gravures profondes, utilisables pour des applications 3D telles que le relief.
Lentille de champ
Format compact. Adapté aux environnements difficiles, interface conviviale.

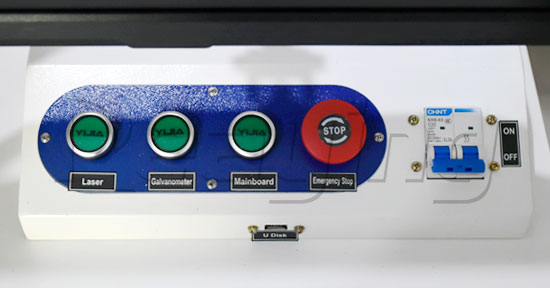

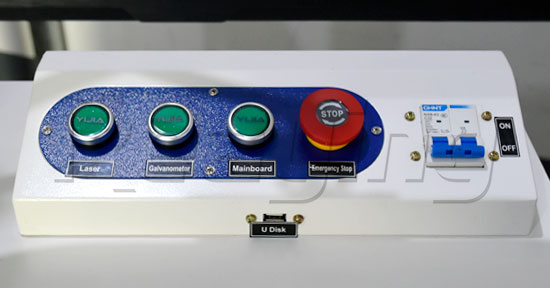

Bouton de commande
Étiquetage clair, utilisation facile, équipé d’un bouton d’arrêt d’urgence. Conception ergonomique pour un environnement de travail confortable et sûr.

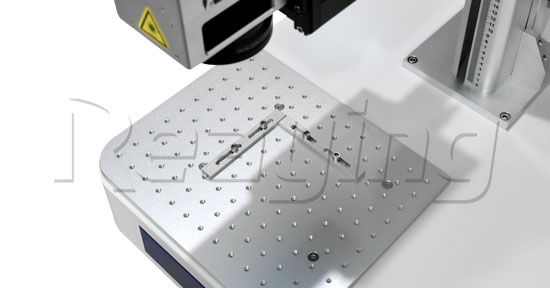

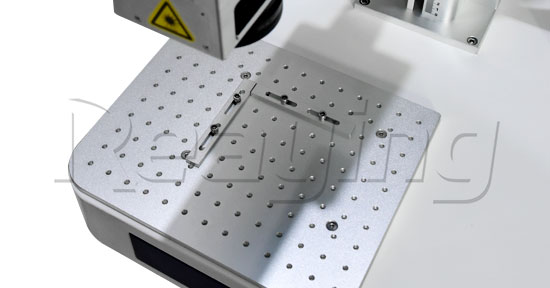

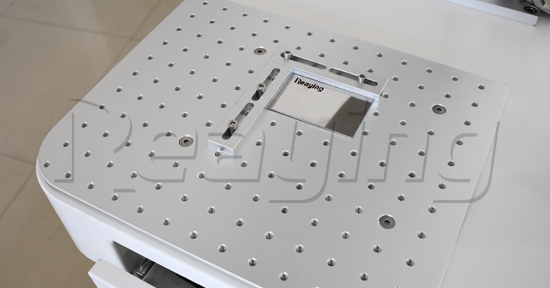

Plateforme de travail
Table de travail en aluminium, plane et lisse.
Dispositif de positionnement personnalisable sur la plateforme, facile à régler, pour plus de confort.

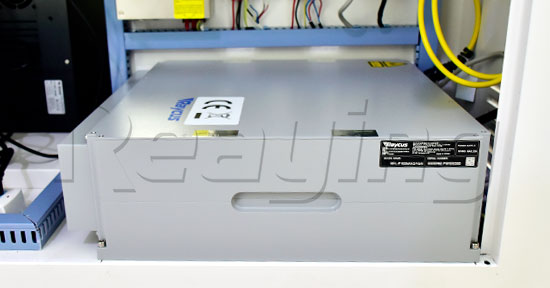

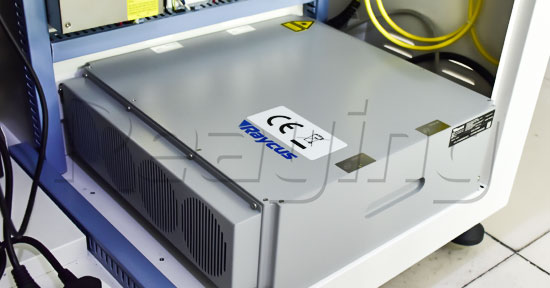

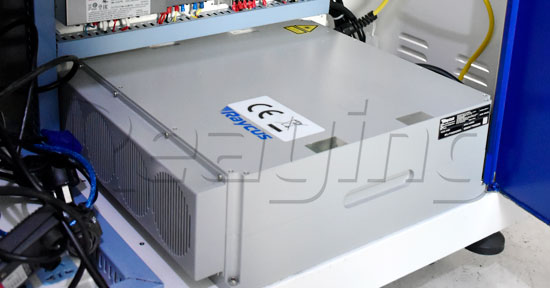

Source laser
La source laser provient de Raycus, un fabricant chinois de lasers à fibre de haute qualité. Son taux de panne est bien inférieur à celui des autres marques. Ses performances sont stables, sa durée de vie est de 100 000 heures et elle est garantie 2 ans.

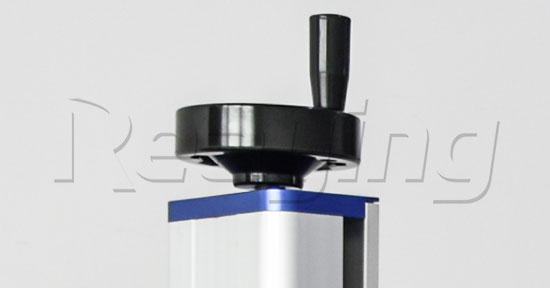

Roue de levage
Importé avec des produits de haute qualité et facile à régler.
Règle de haute précision.
Système informatique
Le système de contrôle est assuré par un ordinateur industriel, reconnu pour sa fiabilité, sa rapidité et sa stabilité.

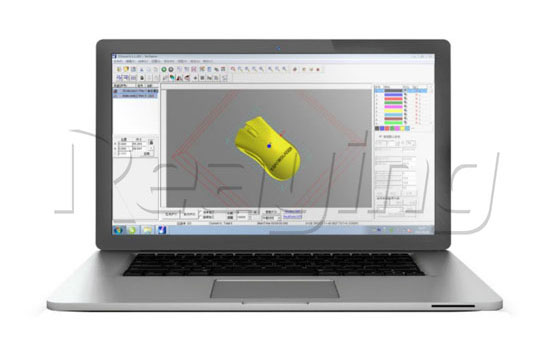

Logiciel de gravure 3D CK
1. L’interface 3D du logiciel de marquage, permettant de basculer entre le plan de référence avant et arrière et de simuler le marquage selon les axes 3D, facilite le positionnement de la pièce et la modification des tracés.
2. Le contrôle précis de la distance focale de la machine de marquage et l’ajustement automatique de la profondeur de l’axe Z lors du marquage 3D minimisent les défauts et garantissent la régularité du marquage.
3. Des modèles de base intégrés (tube circulaire concave-convexe, surface sphérique concave-convexe, surface inclinée, corps vertébral, polygone, etc.) permettent une prise en main rapide.
4. L’importation de modèles 3D est prise en charge. Les tracés 2D peuvent être directement appliqués sur les surfaces intégrées courantes et projetés sur des fichiers STL.
Pièces gratuites
Clé USB
Règle
Pédale
Câble d’alimentation
Interrupteur à clé / Interrupteur laser
Paramètres techniques
Modèle | RY-F20A-3D |
|---|---|
Puissance laser | 20W/30W/50W100W |
Zone de travail | 110x110 mm |
Longueur d'onde du laser | 1064 nm |
Durée de vie du module laser | >100000 heures |
Garantie | 5 ANS |
